桌面壁纸层监控HUD踩坑实录

最近在做一个 Windows 桌面小工具：一块半透明的系统监控面板（CPU / 内存 / GPU / 显存 / 磁盘 / 网络），要“沉”到桌面壁纸层之上、桌面图标之下——按 Win+D 不消失，鼠标点击完全穿透，不进任务栏也不进 Alt+Tab。产物是一个纯原生、静态链接、约 2 MB 的单 exe，除系统 DLL 外零依赖，默认完全离线。源码已开源：yanghaoi/AuraUI（MIT 许可）。

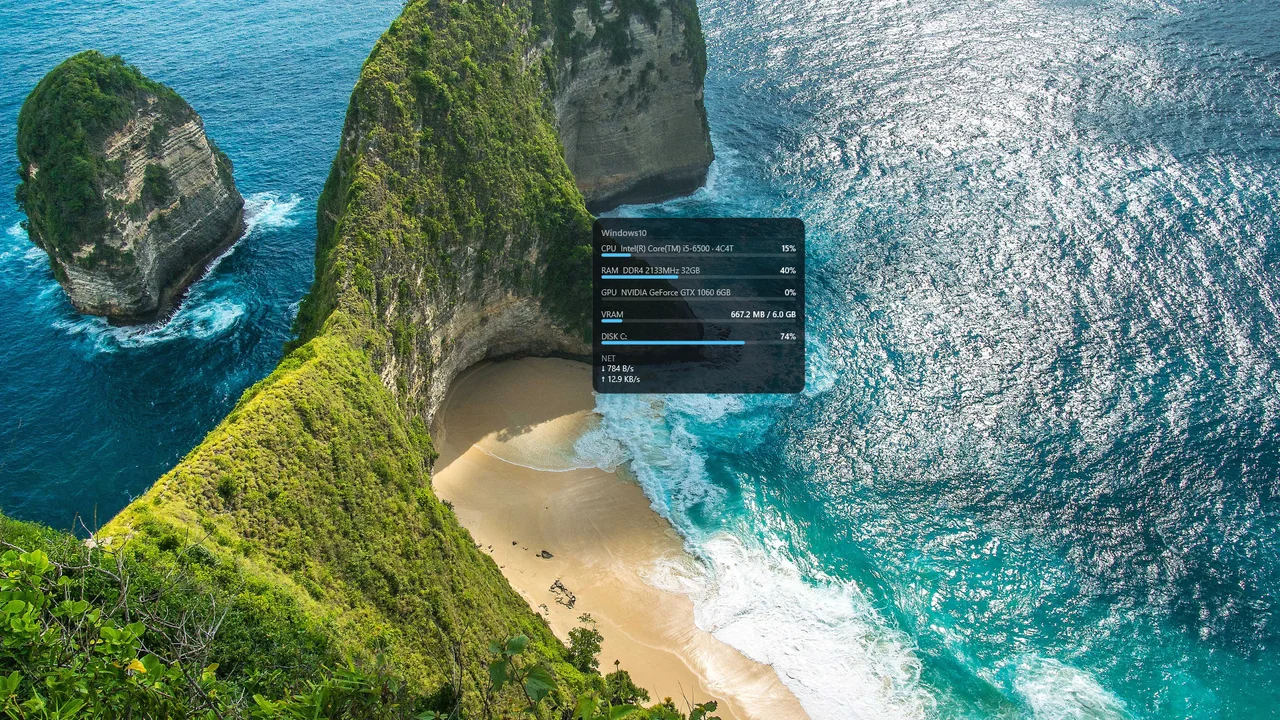

目标是它看起来的样子：

这个需求听起来像是“设几个窗口样式”的事。真正动手之后才发现，Windows 并没有任何公开 API 表达“把窗口放在壁纸和图标之间”这件事，于是整条路径只能靠未文档化的消息、跨进程 SetParent、以及对 shell 行为的实测推断来拼。拼出来的过程中踩到一串坑，共同点是——API 全部返回成功，而结果都是错的：

• SendMessageTimeout(progman, 0x052C, 0, 0, …) 返回成功，但 shell 什么都没做，窗口静默隐身；
• UpdateLayeredWindow 每秒返回成功，窗口属性读数全部健康，屏幕上却什么都没有；
• 解码“注册表里那个壁纸文件”得到的像素，和屏幕上真实显示的差了 ~15/255；
• 子窗口隐藏后，它的最后一帧永久僵死在桌面上；
• 托盘的左键、右键“全部无响应”，原因是把回调参数读反了。

下文先把可直接取用的结论列出来，再逐条展开现象、定位过程和最终方案，最后附上代码级问题清单与调试方法论。所有结论都在 Windows 10 19045（部分场景经 RDP 会话）上实测验证；第 13 节那五处修改另在 MinGW-w64 下实际构建过（零警告），其中 13.3 做了修改前后 --dump 逐像素对比，13.2 用独立测试程序验证了契约告警，并跑过端到端验证脚本。

1 结论

如果也在做类似的事，以下几条可以直接取用：

1. 0x052C 的 wParam 必须是 0xD。写 (0, 0) 时 shell 静默无操作，壁纸层保持隐藏，挂上去的窗口属性全对但不可见——这是本项目最大的坑。
2. 不要挂 Progman。SHELLDLL_DefView 会抓取父窗口的图像缓冲画自己的背景，它下面被盖住、上面盖住图标，没有可用位置。
3. 按类名找 WorkerW 不可靠：窗口类按进程注册、类名可以重名。宿主必须同时满足「可见 + 属于 Explorer + 不含 SHELLDLL_DefView」。
4. 跨进程 SetParent 之后，分层子窗口在本机不可靠，观察到三种互相独立的失效模式。挂载态只能用普通 GDI 重定向路径（非分层 + WM_PAINT/BitBlt）。
5. 半透明靠“壁纸垫底”实现：解码壁纸、按摆放样式裁成面板尺寸的不透明裁片垫在面板下，再画半透明面板——表面不透明，BitBlt 安全，视觉等价透明。
6. 垫底必须解码 shell 实际显示的那一层缓存（Themes\CachedFiles\CachedImage_*），不是注册表解析出的原图。用错层，圆角切除区会把“另一代编码”的裁片直接贴在真实桌面上。
7. 桌面层 WorkerW 从不重绘被腾出的区域，子窗口移动/隐藏后会留下永久残影。修复首选“直接把正确的壁纸像素画到宿主表面”，SPI 重放只作兜底。
8. 托盘回调在 NOTIFYICON_VERSION_4 下 wParam 是坐标、lParam 是事件，且同一次点击会同时投递裸鼠标消息和抽象事件——只处理抽象事件，否则每个动作执行两遍。
9. ICO 的每个条目必须是完整 DIB（BITMAPINFOHEADER + XOR 像素 + AND 掩码）。缺头部时 windres 原样嵌入，LoadImage 静默失败并回退系统默认图标。
10. MinGW-w64（binutils ≥ 2.44）会自动链接一份 RT_MANIFEST ID 1，项目自带的 manifest 必须放 ID 2，再用 CreateActCtxW 显式激活。
11. GPU 不要引入 SDK：nvml.dll 运行时 LoadLibraryExW + GetProcAddress（符号带 _v2 回退），没卡就显示 N/A——产物才能保持零依赖。
12. 速率类指标的基线要带适配器标识（网络用 LUID）：换网卡时重新起步，否则两块卡各自的累计计数相减会报出 TB/s 级假尖峰。

概括为一句话：窗口属性读数、API 返回值、乃至“设置成功”的回读，都不能作为“屏幕上真的对了”的依据。

2 目标与总体结构

2.1 桌面层的窗口拓扑

desktop/desktop.cpp 负责让 HUD 真正“沉”到桌面图标下面。壁纸层建好之后的拓扑是：

WorkerW  (图标宿主)   <- 内含 SHELLDLL_DefView -> SysListView32
WorkerW  (壁纸层)     <- HUD 挂这里
Progman

壁纸层 = 全屏、可见、属于 Explorer、且不含 SHELLDLL_DefView 的 WorkerW。它的位置随 shell 版本变化：Windows 10 ~ 11 23H2 是顶层 WorkerW，而 Windows 11 24H2+（或 Win10 上发过一次 0x052C 之后）它会变成 Progman 的直接子窗口——所以两处都要找。

图里右侧那三个条件，每一条都对应一次“窗口看不见”的实测：

• 可见：父窗口隐藏时，子窗口自己的 WS_VISIBLE 仍是 TRUE，但屏幕上什么都没有。而壁纸层是懒加载的，系统刚启动时它可能根本不存在。

• 属于 Explorer：窗口类按进程注册，类名可以重名，而 FindWindowExW(..., L"WorkerW", ...) 只比对类名字符串。实测本机 18 个 WorkerW 里有 3 个属于第三方：

  0x5108e0  WorkBuddyAI.exe     visible=False  Explorer的吗=NO
  0x2505ec  Everything.exe      visible=False  Explorer的吗=NO
  0x160170  RuntimeBroker.exe   visible=False  Explorer的吗=NO


• 不含 SHELLDLL_DefView：含 DefView 的是图标宿主，不是壁纸层。

挂载本身还有个顺序要求（MSDN 明文）：先把窗口样式从 WS_POPUP 改成 WS_CHILD，再 SetParent。跳过这一步，窗口会停在“半挂载”状态，GetParent() 返回 NULL，z 序与坐标换算全乱。

2.2 线程模型

采集全部在后台采样线程完成，UI 线程只做一次 Snapshot 拷贝与绘制；壁纸解码另起一个 worker。

跨线程只走消息，不共享可变状态：采样线程 PostMessage(kMsgSnapshot) 通知 UI 重绘，垫底 worker PostMessage(kUnderlayReadyMsg) 通知 UI 套用新裁片。健康检查每 2 秒跑一次，负责“重挂 / z 序自愈 / 显示器变化 / 托盘补挂”。

3 采集：把机器状态读出来

前两节讲的是「窗口怎么摆」。但 HUD 的正事其实是另一件事——把当前环境的资源占用读出来。这一节记录五个指标的取数方式、必须处理的边界，以及两块容易被略过的东西：静态硬件身份和失联自愈。

3.1 Snapshot 与节拍

所有指标打包进一个 Snapshot，由采样线程产出、UI 线程按值拷贝消费：

struct Snapshot {
    CpuInfo     cpu;      // usage + 型号 / 核心 / 线程
    MemoryInfo  memory;   // total / used / available / percent + "DDR4 2133MHz 32GB"
    GpuInfo     gpu;      // name / usage / vram / temp / power（各带 has* 有效位）
    DiskInfo    disk;     // valid + letter / total / free / used / percent
    NetworkInfo network;  // downBps / upBps + 适配器 / IPv4 / IPv6 / MAC / 网关
    unsigned long long sampleIndex;
    double             elapsedSec;   // 距上一拍的秒数，速率类指标要用它
};

每项都带自己的「有没有值」标志（valid / hasUsage / hasVram / hasTemp…），渲染端据此决定画进度条还是显示 N/A。没有 NVIDIA 显卡、没有网卡、磁盘不存在时全部走 N/A，不崩——这是「离线小工具」的基本体面。

采样线程的节拍是绝对的：

auto next = steady_clock::now() + milliseconds(intervalMs);   // 起点
while (!stopping_) {
    cv_.wait_until(lock, next, ...);
    ...
    next += milliseconds(intervalMs);                          // 下一拍 = 上一拍 + interval
    if (next <= steady_clock::now())                           // 落后就跳过，不补跑
        next = steady_clock::now() + milliseconds(intervalMs);
}

写成「采样结束 + interval」的话，每一轮都会把采样耗时累积进去（NVML 调用、网卡枚举都不便宜），跑久了节拍就漂。暂停时不采样，但仍响应唤醒（改间隔 / 恢复监控），并把节拍重新锚定，避免 wait_until 在一个已经过去的时间点上空转。

还有一个容易忽略的细节：Start() 里先同步采一次，再起线程。这样首帧——以及「启动时就处于暂停态、永远收不到 tick」这种情形——拿到的是真值而不是一排 0。差值类指标（CPU、网络速率）第一拍天然是 0%，从第二拍才动。

3.2 CPU：两次采样求差

GetSystemTimes 返回三个累计时间：idle、kernel、user。这里有个经典陷阱——kernel 已经包含 idle 时间，所以：

total = dKernel + dUser;                 // ✅ 不要再加 dIdle
busy  = total - dIdle;
pct   = 100.0 * busy / total;

按「idle + kernel + user」求和会把空闲时间算两遍，负载被系统性低估。另一个边界是 total == 0（两次采样之间系统时间没动，比如刚从休眠醒来），此时直接沿用上一拍的读数，而不是除零。

第一次调用只用来建立基线（记下三个累计值并返回上次读数），所以进程刚起来那一拍的 CPU 是 0%。

原始差值在 100 ms 这种短间隔下相当跳，所以做了一次轻量指数平滑：last_ = last_ * 0.35 + pct * 0.65。新值权重 0.65——既要压住抖动，又不能让数字看起来「慢半拍」。

3.3 内存与磁盘

内存直接取 GlobalMemoryStatusEx：used = ullTotalPhys - ullAvailPhys。注意用的是 ullAvailPhys（可用）而不是「空闲」，那才是用户视角的剩余内存。

磁盘用 GetDiskFreeSpaceExW，盘符从 GetWindowsDirectoryW 取而不是硬编码 C——系统装在别的盘上的机器不少。拿不到（卷消失、无权限）就把 valid 置 false，整行显示 N/A，不抛也不崩。

3.4 网络：速率与适配器

网络这项信息量最大，一次采样要同时产出速率和适配器信息。

速率来自 GetIfTable2 的 64 位计数器 InOctets / OutOctets，两次采样求差再除以 elapsedSec。这里有三条边界，每条都对应过一次真实故障：

• 基线必须携带适配器 LUID。 切换网卡（拔插、VPN 出现、重新排名）后，新网卡的计数器是从开机起累计的另一条序列，拿它去减旧网卡的读数会得到一个 TB/s 级的假尖峰。检测到 LUID 变化就丢弃基线、重新起步。
• GetIfTable2 失败也要重置基线。 否则下一次成功的采样会把「两个间隔的流量」除以「一个间隔的时间」，速率虚高一倍。
• 计数器可能回绕。 网卡重启后计数器归零，差值取 in >= prev ? in - prev : 0——宁可这一拍显示 0，也不报一个负数或天文数字。

适配器信息来自 GetAdaptersAddresses，需要一层过滤加一层排序：

if (a->IfType == IF_TYPE_SOFTWARE_LOOPBACK) continue;   // 回环
if (a->OperStatus != IfOperStatusUp) continue;          // 未启用
// 地址层面再剔掉 APIPA(169.254.x.x) 与链路本地(fe80::/10)

排序打分是「有网关 +4 / 有 IPv4 +2 / 有 IPv6 +1」，取最高分的那块——也就是「最像正在上网的那块」。但选中的适配器不能每轮重选：列表重新枚举时，一块短暂出现的 VPN 可能排到前面，监控对象就跳了。所以按 LUID 优先、名字兜底沿用上一轮的选择。

适配器列表本身有 5 秒刷新节流；只有在「本轮没找到该适配器」时才置脏、下一拍强制重枚举。

3.5 GPU：动态绑定 NVML

GPU 是唯一需要「额外能力」的指标。这里刻意不把 CUDA / NVML SDK 作为构建依赖——nvml.dll 在运行时用 LoadLibraryExW 加载，每个入口点用 GetProcAddress 解析，ABI 子集自己写在 system/nvml_api.h 里（9 个函数指针）。产物因此仍然是「除系统 DLL 外零依赖」的单个 exe。

几个工程细节：

• 只从绝对路径找 dll（%SystemRoot%\System32\nvml.dll、%ProgramW6432%\NVIDIA Corporation\NVSMI\nvml.dll），避开工作目录的 DLL 劫持。
• 符号带 _v2 回退：nvmlInit_v2 找不到就用 nvmlInit，nvmlDeviceGetCount_v2 → nvmlDeviceGetCount，以此类推——老驱动只导出旧名。
• 必需符号用 Api::Complete() 一次性校验，缺一个就 FreeLibrary 走人，不留下半个可用的句柄。
• 采集项彼此独立：使用率（getUtilizationRates）、显存（getMemoryInfo）、温度、功耗（毫瓦 → 瓦）各判各的返回值。温度传感器在某些卡上不可用，不该连带把使用率也变成 N/A。

非 N 卡的回退：用 DXGI 的 EnumAdapters1 拿适配器描述，跳过 DXGI_ADAPTER_FLAG_SOFTWARE，于是 HUD 能显示 Intel(R) UHD Graphics N/A 而不是一行空白——用户至少知道程序看见了显卡。

3.6 静态硬件身份

HUD 标题行还有一行「这是什么机器」，全部取自本机、不联网：

项	来源	处理
CPU 型号	HKLM\HARDWARE\DESCRIPTION\System\CentralProcessor\0\ProcessorNameString	去掉 @ 3.20GHz 尾巴；按词边界删掉独立的 CPU / Processor / APU 记号（Core、Ryzen 必须保留）
核心 / 线程	GetLogicalProcessorInformation	数 RelationProcessorCore 条目得物理核，再对每个核的 ProcessorMask 求位计数得逻辑核
内存型号 / 频率	GetSystemFirmwareTable("RSMB") 解析 SMBIOS Type 17	见下

SMBIOS 那段是这一节里最「脏」的部分，因为它要面对厂商各写各的表：

• 表区是 8 字节头 + Length 字节。扫描终点必须是 data + 8 + Length，少加那 8 字节会静默漏掉表尾的最后一条记录。
• 逐结构遍历：长度在偏移 1，字符串区从 p + len 开始（不是 p + 4），以双 NUL 结束。
• 容量一律以 OS 为准。 现场报告过真实 64 GB 的机器被厂商表算成 0 GB / 16 GB——所以显示的 GB 数取自 GlobalMemoryStatusEx，SMBIOS 的容量求和只作诊断日志里的交叉校验。
• 内存类型字节会移位。 规范说在偏移 0x11，但实测有一张自称 SMBIOS 8.0 的厂商表在 Form Factor 之后多插了一个字节，真类型跑到了 0x12。做法是：只有当 0x11 明确是 Other(01) / Unknown(02) / 未填，且 0x12 是一个已知类型时，才采用偏移后的位置。
• 频率（含 configured speed）钳到 400–9600 MHz——超出这个范围的数不是时钟。
• 单条模组容量钳到 128 MB – 2 TiB，其余当表里的噪声丢弃。

最终显示成 DDR4 2133MHz 32GB 这样一行，同时在日志里留一条 ram modules=… smbiosSum=… osTotal=… type=… speed=… 的交叉校验记录——出问题时这一行就是判据。

3.7 失联自愈

采集代码里最容易被忽略、但在真实机器上最影响体验的是失联。三类都自己兜住了：

• NVML 失联（驱动重置 / TDR）。 句柄作废了，但 nvmlUp_ 还是 true，于是每次调用都失败、读数一直是 N/A。做法是核心调用连续失败约 5 拍（1 Hz 采样 ≈ 5 秒）就卸载 NVML、重新初始化；重试本身再节流 30 秒，避免半死的驱动被反复 LoadLibrary。另外 getCount() == 0 时打一个闩锁，让无卡机器不再走恢复路径空转。
• 网卡切换（见 3.4）：LUID 变化 → 丢弃速率基线。
• 卷消失 / 无权限：valid = false，整行 N/A。

配合第 2.2 节的线程模型，整条链路的行为是：采集永远不阻塞 UI；任何一项拿不到就降级显示，绝不崩、绝不弹窗。

4 挂载：0x052C 参数

壁纸层是懒加载的，不存在时必须发 0x052C 让 shell 把它建出来。参数写错时窗口一切正常但完全不可见，且没有任何报错。

// ❌ 静默无效：shell 什么都不做，壁纸层保持隐藏
SendMessageTimeout(progman, 0x052C, 0, 0, SMTO_NORMAL, 1000, nullptr);
// ✅ 正确
SendMessageTimeout(progman, 0x052C, 0x0D, 0x1, SMTO_ABORTIFHUNG, 1000, &ignored);

实测（Windows 10 19045）发送前后的全屏 WorkerW：

发送前:  [0x14028c  visible=False]                        <- 壁纸层隐藏
发送后:  [0x14028c visible=True, 0x2d02fe visible=True]    <- 出现可见的壁纸层

发送 (0, 0) 时没有任何变化。此时若把窗口挂到那个隐藏的 WorkerW 上，窗口自身的 IsWindowVisible 仍是 True，但父窗口不可见 → 屏幕上什么都没有。网上大量示例都写成 (0, 0)。

两个配套的工程约束也来自实测：

• 用 SMTO_ABORTIFHUNG 而不是 SMTO_NORMAL——shell 半死时立刻返回，不必等满 1 秒超时。
• 催生要限流：每次调用会让 shell 多建一个 WorkerW。健康检查（2 秒一次）传 allowSpawn=false，绝不反复催生；需要催生的路径限流到 30 秒一次。

5 分层子窗口的三种故障

背景：挂载 = SetParent 到 Explorer 的壁纸层 WorkerW（跨进程 graft）。实验与现场日志证明，跨进程 reparent 之后，分层子窗口在本机不可靠，共观察到三种互相独立的表现。

#	故障	现象	证据
A	ULW 合成 wedged	UpdateLayeredWindow 每秒返回成功，WS_VISIBLE 在、父窗口正确，但屏幕上什么都没有	日志无任何 ULW 失败记录；窗口结构探针全部正常；用户目视不可见
B	SLWA 状态不合成	GetLayeredWindowAttributes 读回 ok=TRUE, alpha=已设置，同样不上屏	同上，SLWA/ULW 模式切换均无效
C	LAYERED 位无法恢复	子窗口的 WS_EX_LAYERED 被清除后，SetWindowLongPtr 加回静默失败（读回为空，重试 3 次全丢）	日志 WS_EX_LAYERED re-set lost, retrying ×3

三种模式的共同点：所有窗口属性读数全部正常，唯独 DWM 不合成。这直接让“属性探针”（样式位、父窗口、z 序、可见位）全部失效，只能靠像素级探针或人眼判定。

结论：挂载态（跨进程子窗口）只能使用普通 GDI 重定向路径（非分层 + WM_PAINT/BitBlt），它是唯一被长期实证稳定可见的形态。顶层弹窗（移动态）不受此限制，保留 UpdateLayeredWindow 逐像素渲染。

还有一个容易忽略的副作用：在窗口可见状态下清除子窗口的 WS_EX_LAYERED，会把当前帧“烤”进桌面合成，留下永久残影。任何样式位操作都必须在窗口隐藏时进行。

6 半透明：壁纸垫底

挂载态的窗口是普通 GDI 子窗口，它的表面是不透明的，没法直接做逐像素透明。方案是把 HUD 后面的那块真实壁纸按 shell 的摆放样式裁成面板尺寸的不透明裁片垫在面板下，再以 bg @ opacity 画半透明面板——合成结果与“透明面板叠在壁纸上”一致，而且表面不透明、BitBlt 安全。

关键工程细节：裁片在后台线程生成（latest-wins 队列 + 完成后 PostMessage 回 UI 线程套用），大图解码（30–100 ms）不卡渲染；而且永不保留全分辨率像素——面板尺寸裁片约 400 KB，而不是全图的约 16 MB。

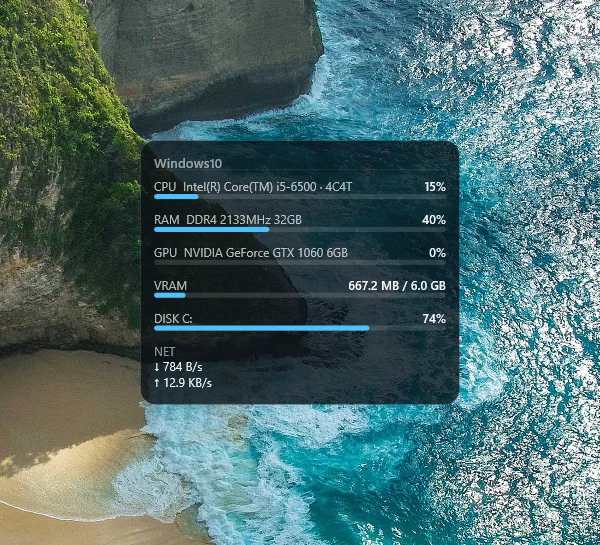

图中面板的圆角、进度条、右对齐的百分比，全部绘制在一块不透明的 GDI 表面上：垫底那张裁片来自面板正后方的真实壁纸，所以圆角外面透出来的仍然是原桌面。

6.1 壁纸的三层缓存链

这是本项目最反直觉的一处。注册表 / COM 解析出的原图不是桌面显示的内容——shell 会连续重编码两层缓存。用 PrintWindow 捕获壁纸层合成画面、与候选文件逐像素比对（mean|diff|/255）得到：

层	文件	与屏幕的误差
1	注册表 / COM 解析出的原图	≈ 15/255
2	Themes\TranscodedWallpaper（第一次重编码，489 KB → 266 KB）	≈ 15/255
3	Themes\CachedFiles\CachedImage_<W>_<H>_POS*.jpg（已按显示器预裁剪、1:1 直接铺放）	0.65/255 ← DWM 显示的就是它

垫底若解码第 1/2 层，约 80% 不透明的面板主体能掩盖差异；但圆角切除区让裁片直接紧贴真实桌面，差异就显形为“半透明的角”，圆角越大越明显。这个缺陷自项目诞生即存在：第一轮只修到第 2 层，仍差 ~15；第二轮修到第 3 层后，角部误差降到 0.81/255（右下角 0.04）。

判定“屏幕显示的是哪一层”靠的是三个纪律，都是多轮误诊换来的：

1. 屏幕 vs 候选文件用比值而非差值：角部裁片与桌面同源时 mean(screen)/mean(file) ≈ 1.000，受壁纸明暗影响小，是最灵敏的判据。
2. 单次截屏内自洽对比：用远离面板的干净区拟合“屏幕壁纸映射”，再预测角部——同源同捕获，对全局色调/残影免疫。
3. 解析 GetDIBits 缓冲按 BGRX（按 RGBX 解析 = 通道颠倒，曾让所有文件比对得出 ~48 的伪误差，推翻过一整轮结论）。

6.2 三条硬约束

• 裁片键携带源文件 LastWriteTime：这些缓存会被原地重写（换壁纸、幻灯片轮换、SPI 兜底重放都会删除重建 CachedFiles），只比路径字符串会漏掉内容变化。
• 命中第 3 层时把摆放样式置为 stretch：显示器尺寸的图片做 stretch 就是精确 1:1，解码数学零改动。
• 回放壁纸只能回放原始路径，绝不能是缓存层文件——否则 shell 对已重编码两代的 JPEG 再编码，桌面每重放劣化一代（实测 CachedImage 296033 → 292907 字节）。

7 残影：WorkerW 从不重绘

7.1 机制

DWM 下每个顶层窗口只有一张 GDI 重定向表面，子窗口树的所有 GDI 输出（包括 HUD 的 BitBlt）都写入 WorkerW 顶层窗口自己的表面。当子窗口被移动 / 隐藏 / 销毁后，暴露的矩形需要 WorkerW 自己重绘——但它是 Explorer 的内部窗口，对“寄宿的访客子窗口”从不重绘（跨进程 graft 树的绘制同步是坏的）。于是子窗口的最后一帧永久僵死在桌面上，也就是“分身”。

实证：EnumWindows 始终只有 1 个活窗口（排除窗口泄漏）；重启 Explorer 重建整个场景后分身消失（表面被重建）。这也解释了“隐藏 HUD 后面板不消失、数据不更新；再显示后恢复更新”——窗口藏了，但它烤在 WorkerW 表面里的最后一帧还在。

7.2 三级清除策略

1. 绘制覆盖（主路径）：按当前壁纸状态解码腾出区域应有的像素，经跨进程 GetDC(host) 直接 BitBlt 到壁纸 WorkerW 的表面盖掉冻结帧。不经 Shell、零缓存流转、像素级正确（实测覆盖后旧区残影 mean|d| = 0.01/255，缓存文件 mtime 不变）。
2. 精准失效（绘制失败时伴随）：RedrawWindow(host, &rect, nullptr, RDW_INVALIDATE | RDW_ERASE | RDW_FRAME | RDW_NOINTERNALPAINT)。单独使用不足以清残影（实测 mean|d| = 35.8 vs 干净区 0.12）——桌面类窗口只经 WM_ERASEBKGND 重绘；禁止 RDW_UPDATENOW / RDW_ERASENOW（同步标志对其它进程拥有的窗口无效）。
3. SPI 重放（仅兜底）：绘制失败（无可解码壁纸）或桌面级刷新（vacated == nullptr，会话重连——RDP 客户端缓存里的旧帧需要它）时，SystemParametersInfoW(SPI_SETDESKWALLPAPER, 真实路径, SPIF_SENDWININICHANGE)。三条铁律：重放原始路径、不带 SPIF_UPDATEINIFILE（否则会写用户注册表、打断幻灯片、把“每屏不同壁纸”场景的其它屏重置）、重放会让 shell 重建缓存 6–20 秒（调用方据此让垫底进入“跟随模式”）。另：SPI(NULL) 会把部分配置刷成纯黑，禁用；Win11 24H2 的 raised desktop 下完全跳过——会直接毁掉壁纸 WorkerW（Lively 对同款调用同样门控）。

7.3 去抖合并

HUD 的每次“腾出矩形”先进入 App 的脏矩形并集（UnionRect），250 ms 静默后才真正刷新一次——几何滑块拖动每秒触发数十次腾出报告，不再逐次刷新。其中桌面级请求（nullptr）是粘性标志：去抖窗口内后续的矩形报告不得把它降级成单矩形刷新，否则其余区域会留下幽灵帧。退出前必须 flush，保证不留尾巴。

7.4 两条被否定的路线

• “外科式 RedrawWindow 足以清残影、可去掉 SPI 重放”：实测残影 35.8 清不掉。重放必须保留为兜底，但改为绘制覆盖为主。
• “渲染管线回归导致残影”：同半径下新旧二进制角部像素逐位一致——残影与渲染代码无关，回退代码作诊断不能定位此类问题。

8 移动模式

托盘菜单“移动 HUD 位置…”的完整生命周期：

1. 进入（Hud::BeginMove）：desktop::Detach 脱离桌面层（child → popup，坐标需在 Detach 前后手动保持，SetParent 会按新父重解坐标）；ex 样式去掉 WS_EX_TRANSPARENT | WS_EX_NOACTIVATE、加 WS_EX_TOPMOST | WS_EX_LAYERED；渲染模式切到 ULW；若 HUD 原本隐藏则强制显示并持久化。
2. 拖动：WM_NCHITTEST 在移动模式下返回 HTCAPTION，整个面板即标题栏，走系统原生拖动循环（单个拖动内 Esc 可取消）。移动期间快照刷新照常渲染内容，但跳过 PlaceWindow（否则每秒被拽回配置坐标）；健康检查也全部跳过。
3. 完成：WM_NCLBUTTONDBLCLK / WM_NCRBUTTONUP → 记录 GetWindowRect，换算为“显示器序号 + 显示器相对像素”写回配置。
4. 重建：回调投递 kMsgRebuildHud，延迟销毁旧窗口、按新位置重建（不在 HUD 自己的 WndProc 里同步销毁）。

避免的坑：

• 移动态弹窗不要调用 SetLayeredWindowAttributes 之后又切回 ULW（文档：SLWA 之后 ULW 失效，直到样式位清/置——而子窗口清了就回不来）。
• WS_EX_TOPMOST 归窗口管理器管：清除必须用 SetWindowPos(HWND_NOTOPMOST)，直接改样式位无效。
• 移动期间 HealthCheck 与 TaskbarCreated 处理必须旁观（hud_.InMoveMode() 守卫），否则 2 秒一次的健康检查会把窗口拽回去。

9 托盘回调 v4 的参数布局

NOTIFYICON_VERSION_4（NIM_SETVERSION 设置成功后）的回调消息布局与旧版完全不同：

	wParam	lParam
v4	打包的屏幕坐标：LOWORD=x，HIWORD=y	LOWORD=事件，HIWORD=图标 ID
旧版	图标 ID	鼠标消息

要点：

• LOWORD(lp) 在两种布局下都是事件，事件读取与布局无关；只有坐标来源依赖 version4_。早期版本把两者读反（以为事件在 wParam），导致右键/左键全部无响应。
• v4 模式下 shell 对同一次点击同时投递裸鼠标消息和抽象事件。 日志实录（一次右键）：lp=0x10204 → 0x10205 → 0x1007B，即 WM_RBUTTONDOWN → WM_RBUTTONUP → WM_CONTEXTMENU。只处理抽象事件，否则每次点击动作执行两遍——表现为菜单选中后“闪一下”又弹出来。
• NIF_SHOWTIP 必须带上：v4 图标不给这个标志，shell 接受 szTip 却永远不显示悬停提示。
• 菜单弹出的前置条件（各自失效时都表现为“右键没反应/闪一下就没”）：owner 窗口不能是隐藏窗口，也不能是 message-only 窗口（从未显示过的窗口无法成为前台窗口，菜单会在出现的瞬间被“点击在菜单外”关掉）；用屏幕外 1×1、已 ShowWindow、带 WS_EX_TOOLWINDOW 的顶层窗口最稳；SetForegroundWindow 单独调用常失败，要先 AttachThreadInput 再设前台。
• 回调日志记录原始 wParam/lParam，是定位这类问题最快的手段。

10 MinGW 的两个坑

10.1 ICO 条目必须是完整 DIB

ICO 的每个图像条目必须是完整 DIB：40 字节 BITMAPINFOHEADER（biSize=40、biHeight=2×宽）+ XOR 像素 + AND 掩码。

图标生成脚本曾漏写头部（条目直接以裸像素开头，biSize=0）。windres 不解析 ICO 内部结构、原样嵌入，于是 exe 里有了无法解码的图标资源：LoadImageW 静默失败 → 回退到系统默认图标 → “托盘图标不是自己的”。更麻烦的是 ExtractAssociatedIcon 同样返回默认图标——它对坏数据的“成功”没有诊断价值。所以生成脚本务必在写入像素前补齐头部，并用 biSize==40 && biHeight==2*宽 断言自检。

10.2 manifest 的两处坑

binutils ≥ 2.44 会自动链接 lib/default-manifest.o（自带 RT_MANIFEST 资源 ID 1），项目自己的 .rc 若也用 ID 1 会直接报 multiple non-default manifests。本项目把自有 manifest 放在 ID 2，运行时用 CreateActCtxW 显式激活拿到 Common Controls v6。

这里有一个更隐蔽的坑，值得单独记一笔：CreateActCtx 激活的 manifest，只覆盖 SxS 依赖解析（也就是 comctl32 v6 那条 <dependency>），不覆盖加载器时（loader-time）的设置。 因此 manifest 里的 <windowsSettings>（dpiAware / dpiAwareness / longPathAware）和 <compatibility> 段在 ID 2 上是惰性的——写了也不生效。DPI 感知必须改用 API 在启动时设置：

// DPI_AWARENESS_CONTEXT_PER_MONITOR_AWARE_V2 == (HANDLE)-4
pfn(SetProcessDpiAwarenessContext, reinterpret_cast<HANDLE>(static_cast<INT_PTR>(-4)));

另外，manifest 里故意不写 activeCodePage = UTF-8：实测 profile/INI API 在 ACP 65001 下会截断多字节值（L"微软雅黑" 只写出 "微软"），会毁掉 config.ini。配置保持系统代码页（CP936 下往返验证通过）。

11 文字宽度保护

右对齐的值文本以 NO_WRAP + CLIP 绘制，一旦比预留区域宽，溢出部分向左伸出、被裁掉的是开头字符。这类问题复发了两次：

共享 56px 值区:      "x.x GB / y.y GB"        ->  ".0GB"
VRAM 140px 固定值区: "612.4 MB / 12.0 GB"    ->  ".4 MB / 12.0 GB"

魔法数追不胜追，最终方案是三层测量保护：

1. 值区域实测宽（RenderToTarget 的 valueZoneW）：max(行下限×s, 实测宽 + pad + 2s)。区域矩形是 [width-w, width-pad]，因此 w 必须覆盖文本加 pad——第一版修复漏加 pad，仍被边际裁切。
2. 内容最小宽（Hud::ContentMinWidth）：逐行算 pad + labelW + gap + valueW + pad，面板宽 = max(80, 配置宽, widthFloor_)。widthFloor_ 增长即时、收缩需连续 5 帧保持更小——数值逐秒变长变短，无迟滞的地板会让面板呼吸并反复重裁壁纸垫底。
3. 设置护栏（SettingsWindow::EnsureMinWidth）：用与渲染端同一套 BuildItemsFor + ContentMinWidth + 字体构造，按草稿配置、目标显示器的实际 DPI（GetDpiForMonitor 的 MDT_EFFECTIVE）计算最小宽；应用/确定时若草稿宽度不足，自动抬高（编辑框同步）并弹窗说明。

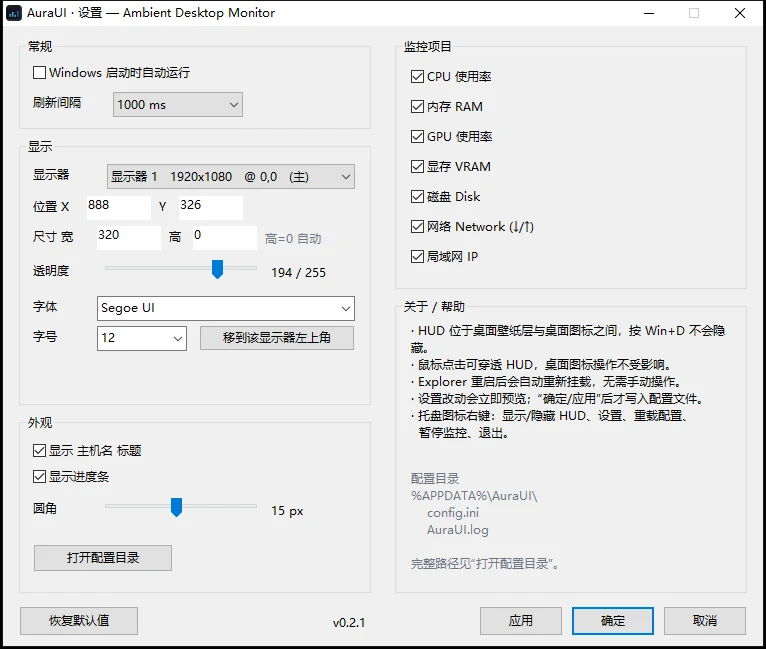

设置窗口本身也是几轮实测的产物：控件表在 96-dpi 设计单位里描述、按当前 DPI 统一缩放（WM_DPICHANGED 时整表重排），窗口不用 CW_USEDEFAULT——否则首次 ShowWindow 会用系统缓存的创建时尺寸覆盖掉隐藏期间设好的尺寸，缩放显示器上的“确定/应用”按钮直接跑到客户区外面。

测量一致性陷阱：比较字符串宽度必须在同一 DPI 感知环境下进行。独立探针进程若不声明 DPI 感知，LOGPIXELSX / DWrite 都被虚拟化到 96，而应用进程是 Per-Monitor-V2（缩放显示器上真实 120）——测出的宽度差一个缩放系数。这不是应用的 bug，探针要加 SetProcessDpiAwareness。

跨进程 UI 自动化坑：GetWindowTextW 对其他进程的控件返回空串（它不发 WM_GETTEXT，只读本进程缓存的窗口标题）；驱动设置窗口做验证要用 SendMessage(WM_GETTEXT) 直取。

12 配置与生命周期

这一节的问题都属于“假设错了但表面正常”的同一族。

12.1 INI 编码锁 CP_ACP

为修“西文系统上把宋体存成 ??”，曾把 config.ini 改为 UTF-16LE+BOM 写盘（“GetPrivateProfileStringW 认 BOM”是流传很广的说法）。用 15 行最小程序在 Win10 19045 上实测：profile API 按原始 ANSI 字节读文件，完全找不到节，全部返回默认值——若上线会直接毁掉配置读取，冒烟测试都没拦住。结论：INI 编码锁定 CP_ACP，这是硬约束不是偏好；编码问题的修法放在 UI 端（字体下拉过滤掉 CP_ACP 不可表示的名字）。

教训：跨 API 的行为假设先写最小程序实测，且冒烟测试要覆盖“写回再读入”的环路。

12.2 注销时消息循环不退出

Shutdown() 先清 GWLP_USERDATA 再 DestroyWindow，WM_DESTROY 在静态 WndProc 里取不到 self，走到 DefWindowProc——PostQuitMessage 永远不执行，消息循环不退出：每次注销/关机应用都拖到系统强杀超时。修复：WM_ENDSESSION 处理完直接 PostQuitMessage(0)，不依赖 WM_DESTROY。

教训：“经 userdata 分发”的静态窗口回调，销毁路径要专门走查一遍（成员清理与消息派发的先后顺序）。

12.3 去重吞掉失败重试

垫底解码失败后注释写着“渲染节流会重试”，但重试入口被 key == underlayKey_ 去重拦下（失败不改键），“重试”落空。修复：worker 失败置 underlayReqFailed_，调度端见标志放行同键重排。

教训：“稍后会重试”的注释必须指出具体调用路径；latest-wins 去重的队列必须有失败旁路。

12.4 其余几处

• 两个显示器枚举的顺序没有文档保证：Config::monitorIndex 是 EnumDisplayMonitors 序，曾被直接当 IDesktopWallpaper::GetMonitorDevicePathAt 的下标用，多屏不同壁纸时会解码另一台显示器的图。改为按显示器矩形几何相等匹配。
• 自启动只加不删：启动路径 if (autoStart) SetAutoStart(true) 让手改 INI AutoStart=0 永远清不掉已有的 Run 键；改为无条件 SetAutoStart(cfg_.autoStart) 双向对齐。
• RawSMBIOSData 表区 = 8 字节头 + Length 字节：扫描终点是 data + 8 + Length（少加 8 会漏掉表尾），Length 需按 API 返回值夹取。
• GetPrivateProfileStringW 最多返回 nSize-2 字符：缓冲增长判据是 n == size-2（用 n < size-1 时增长分支是死代码，长值静默截断）。
• 网络速率基线要携带适配器 LUID：切换网卡时重新起步，不跨卡相减（否则一个 tick 的 TB/s 级假尖峰）。
• NVML 失联（驱动重置/TDR）后句柄作废但 nvmlUp_ 仍为 true：核心调用连续失败约 5 秒后卸载重初始化；getCount()==0 闩锁避免无卡系统空转。
• 日志轮转 MoveFileW 会因外部程序占用失败：失败时截断兜底，512 KB 上限继续生效；轮转在锁内，告警只能走 OutputDebugString（log::Warn 会递归死锁）。
• 被后台线程 PostMessage 的 HWND 要在销毁路径上提前解绑（窗口句柄可能被复用）；共享状态用同一把互斥量保护读写。

13 代码级隐患

上面各节是已经踩过并修好的坑。在通读代码的过程中，还有几处今天不炸、但结构上迟早会炸的地方，一并记下来。

这一节的五处全部已修（附补丁与验证方式）。其中 13.1 / 13.4 / 13.6 是写文章时顺手的定点补丁；13.2 / 13.3 / 13.5 涉及结构性改动，放到编译环境就位后完成——13.3 靠修改前后 --dump 逐像素对比证明行为不变，13.2 靠独立测试程序证明契约破坏会被大声报错。

13.1（已修）两份镜像的校验

Hud::DecodeUnderlayCrop（垫底裁片）与 desktop::DecodeRegionToBGRA（残影覆盖）是两段几乎逐行相同的摆放数学：center / tile / stretch / fit / fill / span 六种样式、信箱钳制、WIC 裁剪 + 缩放、以及 CopyPixels 步长的绕法。源码注释自己写着：

// Placement math mirrors Hud::DecodeUnderlayCrop - keep the two in sync.

这确实是 bug 的温床——CopyPixels 步长那个 bug 当初就是靠“两处同步”修好的。但两处的图片尺寸合理性校验并不一致：

// Hud::DecodeUnderlayCrop —— 有上限
if (iw == 0 || ih == 0 || iw * ih > 8192u * 8192u) hr = E_INVALIDARG;

// desktop::DecodeRegionToBGRA —— 只有零值检查
if (iw == 0 || ih == 0) hr = E_INVALIDARG;

一个超大或畸形的壁纸文件会让后者按 dstW × dstH × 4 分配出巨量内存。

修法：把上限校验补齐，与镜像实现逐字一致：

if (SUCCEEDED(hr) && (iw == 0 || ih == 0 || iw * ih > 8192u * 8192u))
    hr = E_INVALIDARG;

但根因没有解决：摆放数学仍然是两份副本。同一份逻辑写两遍，改一处忘另一处只是时间问题；更稳的形态是把它抽成一个纯函数，两处都调用它，校验只写一遍。

13.2（已修）RamDesc 的静态缓存

const std::wstring& RamDesc(unsigned long long totalPhysBytes) {
    static const std::wstring desc = BuildRamDesc(totalPhysBytes);  // 参数被忽略
    return desc;
}

今天安全——唯一调用点在 memory_.Sample() 填充 total 之后。但它把“调用顺序”变成了隐式契约：任何一处提前用 0 调用，就会永久显示空描述。

修法：首调记住入参，之后再调时校验容量一致，不一致则打 ERR 日志（硬件容量运行期不会变，出现不同值必然是新调用点违反了顺序）：

static unsigned long long seenBytes = 0;
static bool               primed    = false;
static const std::wstring desc      = BuildRamDesc(totalPhysBytes);
if (!primed) { seenBytes = totalPhysBytes; primed = true; }
else if (totalPhysBytes != seenBytes)
    log::Error(L"RamDesc called with a different capacity than the first call ...");

验证：独立测试程序先以 64GB 调用、再以 32GB 调用——日志出现 [ERR ] RamDesc called with a different capacity than the first call (34359738368 != 68719476736)，返回值保持首值。契约被破坏时大声失败，而不是静默显示错误数据。

13.3（已修）测宽与绘制

ContentMinWidth（测宽）和 RenderToTarget 里的 valueZoneW lambda（绘制）是同一套公式的两个副本，靠注释互相提醒。第 11 节那三个坑（漏 pad、地板呼吸、跨 DPI 测量）本质上都是“两份实现漂移”的症状。

修法：抽出 Hud::ValueZoneWidth 静态函数，作为 zone 公式的唯一实现：

float Hud::ValueZoneWidth(IDWriteFactory* dw, IDWriteTextFormat* fmtValueR,
                          const std::wstring& value, float floorW,
                          float pad, float s) {
    return std::max(floorW, MeasureTextWidth(dw, fmtValueR, value) + pad + 2.0f * s);
}

测宽（ContentMinWidth）与绘制（RenderToTarget 的 Meter / Text 两个分支）都改为调用它，公式只写一遍，漂移在结构上不再可能。

验证：修改前后各编译一版，--dump 逐像素对比——全部差异均为 CPU 占比、网速等实时数据（30%→31%、9.5→1.8 KB/s），静态结构零差异。编译环境就位后补做的这项，0 警告。

13.4（已修）Stop 的早退分支

void Sampler::Stop() {
    std::lock_guard<std::mutex> lock(waitMutex_);
    if (!worker_.joinable()) return;   // <- 早退：gpu_.Shutdown() 被跳过
    ...
    gpu_.Shutdown();
}

今天由 ~GpuMonitor 兜底，所以没有实际后果。但把资源释放放在 join() 之后的函数体尾部、而入口又有一个早退分支，是很容易漏的模式。

修法：把早退换成条件赋值，让释放无条件执行：

void Sampler::Stop() {
    {
        std::lock_guard<std::mutex> lock(waitMutex_);
        if (worker_.joinable()) {
            stopping_ = true;
            wake_     = true;
        }
    }
    cv_.notify_all();
    if (worker_.joinable()) worker_.join();
    gpu_.Shutdown();          // 现在一定会执行
}

GpuMonitor::Shutdown() 本身是幂等的（内部就是卸载 NVML + 重置重试节流），而 Start() 开头会先调一次 Stop()——所以这条路径重复调用是安全的。改之前要把这两点确认清楚，否则「顺手补一行」可能变成「每次启动都多卸载一次驱动句柄」。

13.5（已修）设计上界两处硬编码

cornerRadius 的设计上界 32 同时出现在 Config::Sanitize 和 SettingsWindow::WriteControls 的 TBM_SETRANGE(0, 32) 里。改一处忘另一处，就会出现“滑块能拖到 40 但存下去被夹回 32”这类不一致。

修法：上界提升为 Config 的常量，两侧都引用它——

// config.h
static constexpr int kCornerRadiusMax = 32;  // arc must stay clear of the text column
static constexpr int kPaddingMax      = 64;
static constexpr int kOpacityMax      = 255;

Sanitize 的 clamp 与设置窗口的 TBM_SETRANGE(0, Config::kCornerRadiusMax) 现在指向同一个名字，界限改动只碰一处。验证：增量构建 0 警告，--dump 渲染无变化（界限值本身没动，只是收敛了来源）。

13.6（已修）–dump 的相对路径

这一处是发布前实测撞出来的，不在最初通读代码的清单里。--dump 是 README 里公开的诊断入口：

D:\...\AuraUI> build\AuraUI.exe --dump rel_test.bmp
D:\...\AuraUI> echo %ERRORLEVEL%
0
D:\...\AuraUI> dir rel_test.bmp
找不到文件
:: 但 C:\Users\<用户>\AppData\Roaming\AuraUI\rel_test.bmp 出现了

不是失败，是静默写到了别的目录。 根因在 wWinMain 的语句顺序：

if (!appDir.empty()) ::SetCurrentDirectoryW(appDir.c_str());   // ← 先切工作目录
const Options opts = ParseCommandLine();                        // ← 再解析命令行

把工作目录切到 %APPDATA%\AuraUI 本身是对的（挡 NVIDIA 驱动往用户的启动目录丢 umdlogs），但 --dump 的路径是用户给的，相对路径于是跟着新工作目录跑偏。

修法：切目录之前记下启动目录，解析完命令行后再把相对的 dump 路径补成绝对路径：

std::wstring launchDir;      // 在 chdir 之前取；写法与 paths::ExePath() 一致（缓冲不够翻倍重试）
...
Options opts = ParseCommandLine();
if (opts.dump && !opts.dumpPath.empty() && !launchDir.empty() &&
    !IsAbsolutePath(opts.dumpPath))
    opts.dumpPath = launchDir + L"\\" + opts.dumpPath;

附带一个观察：相对子路径（--dump temp\x.bmp）的表现还不一样——它不会静默落盘，而是因为 %APPDATA%\AuraUI\temp 不存在直接返回 2。同一个根因，两种症状。

教训：路径类参数要明确「相对谁」。 进程一旦改过工作目录，“相对路径”的语义就变了；面向用户的路径参数应当在解析时就锚定基准，而不是留给下游 API 去猜。

14 调试方法论

排查“窗口属性全部正常却看不见”时的判定顺序：

1. 排除窗口泄漏（EnumWindows 计数）。
2. 排除 cloaked / 隐藏 / 父链不可见 / 位置离屏。
3. 排除配置状态（HudVisible、Paused）。
4. 剩下的就是合成层问题——分层子窗口的故障模式 A/B/C 之一。

像素级取证的主力手段是 PrintWindow(PW_RENDERFULLCONTENT)：它对壁纸 WorkerW 调用可以拿到含 HUD 子窗口的合成画面，且在“BitBlt 整段黑帧”的 RDP 会话里依然可用。注意它对 ULW 子窗口直接调用是盲的——要对宿主 WorkerW 调用；解析 GetDIBits 缓冲按 BGRX。

手段	适用	注意
结构探针（EnumWindows + 样式/父窗口/rect）	窗口是否存在、挂载、可见位	无法判定渲染内容；找挂载后的 HUD 要走窗口树（FindWindowW 只搜顶层）
GetLayeredWindowAttributes 读回	SLWA 状态是否设置成功	设置成功 ≠ DWM 合成（故障模式 B）
DwmGetWindowAttribute(DWMWA_CLOAKED)	是否被 DWM 遮蔽	本例全为 0，排除用
PrintWindow(PW_RENDERFULLCONTENT)	壁纸 WorkerW 的合成画面	本项目像素取证主力
CopyFromScreen / GetPixel	合成后像素	RDP 会话可能整体失效（返回黑/CLR_INVALID）
运行日志	事件序列、布局判定	裸鼠标消息别刷屏（按 WM_MOUSEMOVE 过滤）

项目里还沉淀了一套端到端验证脚本（纯 Python 标准库，不依赖鼠标键盘）：挂载与样式位、z 序、实时预览收缩/恢复、z 序破坏自愈、Win+D 存活，逐项 PASS 时输出 RESULT: ALL PASS；另有托盘回调、移动模式、宽度护栏等专项脚本。跨进程读写控件文本必须用 WM_GETTEXT/WM_SETTEXT。

15 问题清单

15.1 采集与硬件信息

1. ⚠️ GetSystemTimes 的 kernel 已含 idle：total 只能是 kernel + user，否则负载被系统性低估。
2. ⚠️ 速率类指标（网络）的基线必须携带适配器标识（LUID），换卡时重新起步，否则报出 TB/s 级假尖峰。
3. 计数器会回绕：差值取 in >= prev ? in - prev : 0，不要输出负数。
4. GetAdaptersAddresses 返回 ERROR_BUFFER_OVERFLOW 时要按回填的 size 重新分配再调（缓冲增长重试）。
5. ⚠️ nvml.dll 用 LoadLibraryExW 绝对路径加载 + GetProcAddress 解析（符号带 _v2 回退），别把 SDK 变成构建依赖。
6. NVML 句柄会因驱动重置 / TDR 失效：核心调用连续失败若干拍后要卸载重初始化，且重试要节流；getCount()==0 时闩锁。
7. SMBIOS 表区 = 8 字节头 + Length；Length 要按 API 返回值夹取。
8. SMBIOS 的内存类型字节可能移位（0x11 → 0x12），只在 0x11 是 Other / Unknown 时才偏移。
9. 硬件容量以 OS 为准（GlobalMemoryStatusEx），SMBIOS 只信型号与频率，并留一条交叉校验日志。
10. 磁盘盘符取自 GetWindowsDirectoryW，不要硬编码 C。

15.2 桌面层挂载

1. ⚠️ 0x052C 的 wParam 必须是 0xD，lParam 0x1；写 (0,0) 静默无效，窗口隐身。
2. ⚠️ 壁纸层是懒加载的，不存在时要催生；催生要限流（每次多建一个 WorkerW）。
3. ⚠️ 按类名找 WorkerW 不可靠，必须加「属于 Explorer」过滤。
4. ⚠️ 不要挂 Progman：SHELLDLL_DefView 会抓父窗口缓冲画背景。
5. ⚠️ 先改样式（清 WS_POPUP、置 WS_CHILD）再 SetParent，否则停在“半挂载”状态。
6. 壁纸层的位置随 shell 版本变化（顶层 WorkerW / Progman 直接子窗口），两处都要找。
7. SetWindowPos 用 HWND_BOTTOM 或插到 SHELLDLL_DefView 正下方；绝不 HWND_TOPMOST。

15.3 渲染与合成

8. ⚠️ 跨进程 SetParent 之后分层子窗口不可靠（故障模式 A/B/C），挂载态只用普通 GDI。
9. ⚠️ 在可见状态下清除 WS_EX_LAYERED 会把当前帧“烤”进桌面合成，留永久残影。
10. 挂载态的半透明只能用“壁纸垫底”模拟；裁片在后台线程生成、latest-wins、永不保留全图。
11. ⚠️ 垫底必须解码 shell 实际显示的第 3 层缓存（CachedImage_*），否则圆角区显形。
12. 裁片键必须携带源文件 LastWriteTime（缓存被原地重写）。
13. CopyPixels 按 cbStride 步长写输出，与目标缓冲真实行距不等时会产生对角错切——先拷进连续临时缓冲再逐行 memcpy。
14. D2DERR_RECREATE_TARGET 重试时，垫底 bitmap 必须在重试循环内懒创建（旧的随 target 一起失效）。

15.4 残影

15. WorkerW 从不重绘被腾出的区域；修复以“绘制覆盖”为主，RedrawWindow 与 SPI 重放为兜底。
16. SPI 重放必须回放原始路径、不带 SPIF_UPDATEINIFILE；SPI(NULL) 禁用；24H2 raised desktop 下跳过。
17. 腾出矩形要 250 ms 去抖合并；桌面级请求是粘性的，不能被单矩形报告降级。

15.5 交互与资源

18. ⚠️ 托盘 v4 的 wParam 是坐标、lParam 是事件；同一次点击会同时投递裸消息与抽象事件，只处理抽象事件。
19. 菜单 owner 不能是隐藏/message-only 窗口；SetForegroundWindow 前先 AttachThreadInput。
20. ⚠️ ICO 每个条目必须是完整 DIB（biSize=40、biHeight=2×宽），否则 LoadImage 静默失败。
21. ⚠️ MinGW-w64 自带 ID 1 的 manifest，项目 manifest 放 ID 2 + CreateActCtx 激活。
22. ⚠️ CreateActCtx 激活不覆盖 <windowsSettings> 这类加载器时设置，DPI 感知要另用 API 设置。
23. 移动态不要 SLWA 后切回 ULW；WS_EX_TOPMOST 清除必须走 SetWindowPos(HWND_NOTOPMOST)。

15.6 配置与生命周期

24. ⚠️ profile API 不认 UTF-16 BOM，INI 编码锁 CP_ACP；activeCodePage 不能设 UTF-8（会截断多字节值）。
25. ⚠️ WM_ENDSESSION 要直接 PostQuitMessage，不能依赖经 userdata 分发的 WM_DESTROY。
26. latest-wins 去重必须有失败旁路，否则“稍后重试”落空。
27. 两个显示器枚举的顺序没有文档保证，按几何匹配。
28. 自启动要双向对齐，不能只加不删。
29. GetPrivateProfileStringW 最多返回 nSize-2 字符，增长判据要用 == size-2。
30. ⚠️ 面向用户的路径参数要在解析时就锚定基准：进程一旦改过工作目录，“相对路径”的语义就悄悄变了（--dump 曾静默落到 %APPDATA%\AuraUI，见 13.6）。

16 总结

这轮实践中最主要的收获，是对一条原则的反复验证：

窗口属性全都对，屏幕上却什么都没有。

第 1 节列出的十二条结论，没有一条是通过返回值发现的——SendMessageTimeout 成功、UpdateLayeredWindow 成功、SetWindowLongPtr 成功、GetLayeredWindowAttributes 回读成功，而结果全是错的。真正把问题钉死的是两类证据：跨进程的像素级探针（PrintWindow 宿主 + 按 BGRX 解析 + 比值判据），以及保留原始参数的运行日志（托盘回调的 wParam/lParam 原样记录，是定位“左右键全部无响应”最快的手段）。

第二个收获是：当两套实现“必须保持同步”时，它们迟早会漂移。 摆放数学写了两份、测宽与绘制写了两套、设计上界写在两处——它们大多今天都不炸，但正是同类 bug 的固定产地：第 13.1 节那处尺寸校验的不一致，就是“漂移”的直接产物。把重复逻辑收敛成唯一实现，比每次复发再补一条规则划算得多。

第三个收获来自第 7 节那次误诊：“属性探针全部正常”时，不要再沿着属性这条线推测。 跨进程 graft 的绘制同步、shell 内部的缓存流转、窗口管理器对样式位的所有权——这些都不在文档里，也不体现在任何返回值上。该做的是把观测手段升级到像素层，然后让证据说话。

第四个收获来自第 3 节的采集部分：一个常驻工具好不好用，很大程度上取决于它「拿不到数据」时怎么表现。 没有 NVIDIA 显卡、网卡被拔掉、卷不存在、驱动被 TDR 重置——这些都不是异常路径，而是真实机器上的日常。做法是让每一项指标都自带「有没有值」，拿不到就降级显示 N/A；会失联的部件（NVML 句柄、网卡速率基线）自己检测、自己重建。整条链路因此不需要用户做任何事，也不会因为某一项读不到就整块面板失效或者弹窗。

希望这些记录对同样在做桌面层 / Win32 合成相关工作的读者有所帮助。

17 项目与源码

源码已开源：https://github.com/yanghaoi/AuraUI（MIT 许可）。

• 构建：CMake ≥ 3.20 + MinGW-w64（不需要 Visual Studio），cmake --build 后得到单个静态链接的
  AuraUI.exe（约 2 MB）。版本号的唯一来源是 core/version.h；同一个版本号还出现在
  assets/app.manifest 与 CMakeLists.txt 里，改的时候三处要一起改。
• 代码构成：9 个模块目录（app/ core/ config/ desktop/ hud/ monitor/ system/ settings/ tray/）
  • src/main.cpp，外加 assets/（图标与 manifest）与 docs/technical-notes.md
    ——那是本文深坑细节的完整版，含逐条实证数据与参考链接。
• 依赖：零第三方库——全部使用 Windows 系统 API/DLL；GPU 遥测在运行时从显卡驱动目录
  动态加载 nvml.dll，ABI 子集自己声明，因此不把 CUDA / NVML SDK 变成构建依赖。
• 离线：程序不访问任何网络接口，公网 IP 不在功能范围内。

18 封面与图片来源

正文中的运行截图与设置窗口截图，均为项目在 Windows 10 19045 上的实拍（桌面壁纸为系统自带示例图）。

本文封面沿用「鲸鱼娘 DeepSeek」同人形象二次创作：角色原作 上善无形（Bilibili），DeepSeek 元素女仆版二次设计 ZipZipPipe（Bilibili），素材取自同人整理站 蓝色大肥鱼档案馆。原作与二次设计均依 CC BY-NC-SA 4.0 授权，本文封面为非商业使用，并遵循相同协议。

---

项目：AuraUI —— 原生 Win32 桌面系统监控 HUD（C++20 / Direct2D / DirectWrite / Common Controls，MIT 许可）。除系统 DLL 外零依赖，静态链接约 2 MB，默认完全离线。
