最近在做一个构建辅助工具：给 PE 文件批量写入版本信息（RT_VERSION），必要时追加图标与随机数据块，并修改 PE 头的时间戳与校验和。按 Windows 文档的描述，这应当是调用 BeginUpdateResource / UpdateResource / EndUpdateResource 三件套的问题。实测下来，其间遇到四个行为问题，共同点是——API 全部返回成功，而结果都是错的。

这个工具经历了四轮草稿迭代才达到可用状态：第一版只写数字版本号的骨架，第二版补齐了字符串结构但语义有误，第三版以固定长度数组实现、字段长度写死导致中文与长值溢出，第四版改用柔性数组加手工 4 字节对齐后达到可用，最后整理为正式工具 pe_resource_injector（源码已开源：GitHub 仓库）——产出两个程序：peres.exe（资源注入器）与 peview.exe（PE 查看器，由 6 个 Python 测试脚本集成为 C 原生程序）。下文先交代这四版各自的问题，再逐个展开实测中遇到的四个 API 行为问题，最后附上 peview 的双路资源视图设计与多模块工程结构。

PE 资源注入工具主界面

1 结论

如果也在做类似的工作，以下四条结论可以直接取用：

UpdateResource 不能给完全没有资源目录的 PE 添加资源，会返回 ERROR 1359。
不要自建资源目录。字节布局完全合规也没有意义，Windows 可能只识别其中一部分。补一个空目录头，让 UpdateResource 自行构建。
同一个 UpdateResource 会话里，先写「字符串类型名」资源、再写「字符串名」资源会失败（ERROR_NOT_SUPPORTED）。且两种提交顺序各自只对一半样本有效，必须写完后回读校验，不符合则换顺序重试。
资源较多时，EndUpdateResource 可能不提交删除请求——输出文件 md5 与输入完全一致。

概括为一句话：正确性必须以 FindResource 回读校验为准，API 返回值不能作为依据。

2 背景知识：版本信息的实际形态

2.1 版本信息存在哪

PE 文件的版本信息不是一个字段，而是 .rsrc 资源节里的一棵 二进制资源树：

资源类型 RT_VERSION (16)
  └─ 资源名 VS_VERSION_INFO (1)
       └─ 语言 ID (如 0x0409)
            └─ 二进制块：VS_VERSIONINFO

因此「改版本信息」本质上是「改资源」，必须使用资源更新 API，不能按字节直接修补 .rsrc。

2.2 VS_VERSIONINFO 的内存布局

MS 官方文档对这一点有明确说明：

“This structure is not a true C-language structure because it contains variable-length members.”
—— VS_VERSIONINFO structure (Microsoft Learn)

也就是说，typedef struct 加 sizeof 无法得到正确长度：它是变长的、带 padding 的。实际布局如下（单位：字节）：

Block	偏移	内容
VS_VERSIONINFO	0–1	`wLength`（整个块的总长，含尾部 padding）
	2–3	`wValueLength` = 52（`sizeof(VS_FIXEDFILEINFO)`）
	4–5	`wType` = 0（Value 是二进制）
	6–37	`szKey` = `L"VS_VERSION_INFO\0"`（16 WCHAR = 32 字节）
	38–39	`Padding1`（6+32=38，补 2 字节把后面顶到 4 对齐）
	40–91	`VS_FIXEDFILEINFO`（52 字节）
	92…	`Children` = StringFileInfo + VarFileInfo（92 已经 4 对齐，`Padding2` 可省）
StringFileInfo	0–5	6 字节头（`wLength` / 0 / 1）
	6–35	`L"StringFileInfo\0"`（15 WCHAR = 30 字节）→ 36 已 4 对齐，无 padding
StringTable	0–5	6 字节头
	6–23	`L"040904B0\0"`（9 WCHAR = 18 字节）→ 24 已 4 对齐
String	0–5	6 字节头（`wLength` / `wValueLength`(字节数) / 1)
	6…	Key（含 NUL）
	…	padding（0 或 2 字节，使 Value 落在 4 的倍数的偏移上）
	…	Value（含 NUL）
	…	尾部 padding（让下一个兄弟 4 对齐，计入本块 `wLength`）
VarFileInfo	0–5	6 字节头
	6–29	`L"VarFileInfo\0"`（12 WCHAR = 24 字节）= 30
	30–31	padding 2 字节（此处必然存在）
Var “Translation”	0–5	6 字节头（`wLength` / `4` / 0）
	6–29	`L"Translation\0"` = 30
	30–31	padding 2 字节
	32–35	一个 DWORD = lang(WORD) + codepage(WORD)，不是字符串

String 块 padding 的计算规律如下（动态版代码里的 align2 就是在做这件事）：

设 key 长度 K、value 长度 V，A = align2(V+1)（一定是偶数），则

oldsize = 6 + 2*(K+1) + 2*A     →  2*A ≡ 0 (mod 4)
oldsize ≡ 2K + 8 ≡ 2K (mod 4)
padding = 0  (K 为偶数)
padding = 2  (K 为奇数)

结论：padding 只取决于 key 长度的奇偶，与 value 长度无关，因为 A 已被 align2 强制为偶数。这一处写错后，资源管理器将不显示任何版本信息。

2.3 三件套 API

HANDLE h = BeginUpdateResource(path, /*bDeleteExistingResources=*/FALSE);
UpdateResource(h, RT_VERSION, MAKEINTRESOURCE(VS_VERSION_INFO), wLang, pData, cbData);
EndUpdateResource(h, FALSE);   /* TRUE = 丢弃全部改动（回滚） */

要点（来自 UpdateResource / BeginUpdateResource）：

UpdateResource 只是把改动排入内部队列，只有 EndUpdateResource 才真正落盘；
bDeleteExistingResources = TRUE 会清空所有资源（图标、对话框、manifest 全部丢失），通常不应使用；
lpData=NULL && cb=0 表示删除该资源（Win7 之前若 cb != 0 会抛异常）；
目标文件必须可写、且不能正在运行；
含 RC Config 数据的 LN 文件 / .mui 文件有额外限制（只能修改 Version / RC Config / Manifest 三类）。

3 初始实现的四个缺陷

3.1 第一版：只有版本号骨架

VS_VERSIONINFO versionResource;                 /* 未初始化！ */
versionResource.TotalSize = sizeof(VS_VERSIONINFO);
versionResource.DataSize  = sizeof(VS_FIXEDFILEINFO);
versionResource.Type      = 1;                  /* 应为 0 */
wcscpy(versionResource.Name, L"VS_VERSION_INFO");
versionResource.FixedFileInfo = versionInfo;    /* Padding1 / Padding2 / Children 全未清零 */

问题：

Padding1 是未初始化的值——它正好位于 szKey 与 VS_FIXEDFILEINFO 之间，会导致解析错位；
wType=1 表示「文本数据」，但此处 Value 是二进制的 VS_FIXEDFILEINFO，应为 0；
Children 完全未填——写入后「详细信息」页里公司名/产品名均为空，只有数字版本号生效；
wLength = sizeof(VS_VERSIONINFO) 把声明中 Padding2 + WORD Children[2]（8 字节）也计入，且这些空间是垃圾数据。

3.2 第二版：结构补齐但语义有误

#pragma pack(push,2)      /* 用 2 字节 packing 消除隐式对齐 */
...
wcscpy_s(...)             /* MSVC 安全 CRT，MinGW 默认不可编译 */

问题：

**Translation 被写成了字符串 L"040904B0"**，而规范要求是 DWORD（lang<<16 | codepage）。
后果：VerQueryValue(L"\\VarFileInfo\\Translation") 取到的是乱码 → 资源管理器无法把语言 ID 映射到 StringTable → 版本信息整体不显示。
Var.wValueLength = wcslen(Value)*sizeof(WCHAR)——混淆了「字节数」与「字符数」。
wcscpy_s 是 MSVC 的 secure CRT，MinGW 下要么编译不过，要么需要 _CRT_SECURE_NO_WARNINGS / MINGW_HAS_SECURE_API。
#pragma pack(push,2) 本身是个偏方：它能消除隐式 padding，但与其他非 pack 结构体混用时偏移会算错，且 sizeof 的结果依赖编译器实现，不推荐。

3.3 第三版：长度写死

typedef struct {
    WORD  wLength; WORD wValueLength; WORD wType;
    WCHAR szKey[12];      /* key 最多 11 字符 */
    WORD  Padding;
    WCHAR Value[12];      /* value 最多 11 字符 */
} String;

String companyName = { sizeof(String), sizeof(companyName.Value), 1,
                       L"CompanyName", 0, L"Protect.EXE" };

问题：

**OriginalFilename（16 字符）、LegalCopyright（14 字符）放不进 szKey[12]**——直接截断甚至越界；
**中文与长值放不进 Value[12]**——"Copyright (C) 2024 XXXXXXX" 明显超长；
wValueLength = sizeof(companyName.Value) 恒等于 24 字节，与实际字符串长度脱钩。填 "Protect.EXE"（11 字符 = 24 字节含 NUL）时恰好正确，换成 "公司名称"（4 字符 = 10 字节）即错，Windows 会多读 7 个 WCHAR 的垃圾；
VS_Children Children[1] 只声明了一个元素，却用 { stringFileInfo, varFileInfo } 两个元素初始化 → 编译期即”excess elements”，且 sizeof(VS_VERSIONINFO) 不含 VarFileInfo，写入的 wLength 偏小；
versionInfo = { ... }; 这种「给已声明变量赋花括号列表」的写法在标准 C 里不合法（MSVC 也会报），应使用复合字面量 (VS_VERSIONINFO){...} 或直接初始化。

3.4 第四版：可用版本

核心思路：

柔性数组（WCHAR KeyPaddingValue[] / WCHAR Children[]）描述变长结构；
每个块先算 sizeMems = align4(header + key + align2(value))，用 calloc 清零（padding 天然为 0）；
逐层 memcpy 拼接，用 wLength / sizeof(WCHAR) 手工计算偏移；
最后 UpdateResource(..., versionInfo, versionInfo->wLength) 提交。

int CalculateSizeMems(const WCHAR* k, const WCHAR* v) {
    DWORD bytes = ((lstrlenW(k)+1) + align2((lstrlenW(v)+1))) * sizeof(WCHAR);
    return align4(sizeof(String) + bytes);
}

对 padding 的处理是这一版的关键：

int padBytes = sizeMems - oldsizeMems;                  /* 0 或 2 */
memcpy(pString->KeyPaddingValue, wstrKey, (lstrlenW(k)+1)*2);
memcpy(pString->KeyPaddingValue + (lstrlenW(k)+1) + padBytes/2,
       wstrValue, pString->wValueLength);

这一版仍然遗留四个工程问题（后在正式工具中逐条解决）：

所有 calloc 出来的块**均未 free**（一次性 CLI 无影响，做成库或批量调用即为泄漏）；
stringTable->Children 用 WCHAR[] 手工偏移拼接，8 段 memcpy 的偏移量是手算的，增加一个字段就要修改一串数字，容易出错；
语言键写成小写 L"040904b0"（惯例是大写 040904B0），个别解析器对大小写敏感；
未删除已存在的 RT_VERSION，若原文件是其他语言的版本资源，会出现两份共存。

4 无资源目录的 PE

目标完全没有资源目录时，UpdateResource 会直接失败。这个问题在实现初期即暴露——用一个不含 .rsrc 节的测试程序验证：

BeginUpdateResource OK
UpdateResource 失败，GetLastError=1359 (0x0000054F) ERROR_INTERNAL_ERROR

BeginUpdateResource 成功，UpdateResource 却报内部错误。原因很直接：PE 里不存在资源目录，Windows 无从下手。

此时有两条路：

自建三级资源目录（Type → Name → Language），再追加一个 .rsrc 节；
或者先给它一个「空」的资源目录，使其能被 UpdateResource 接受。

我最初选择了第一条路，随即遇到下一节的问题。

注入前后节表多出一个资源节

5 自建资源目录不可靠

自建的资源目录字节布局完全合规，Windows 却只识别其中一部分。按第一条路自建资源目录、写入新加的 .rsrc 节后，各项检查看起来都正常：

objdump 能正常解析；
自写的 Python 解析器能完整枚举出 7 个资源；
三级目录的每一项、每个偏移、每个 NumberOfNamedEntries / NumberOfIdEntries 都对得上；
甚至把目录逐字节 dump 出来人工核对，也未发现问题。

三级资源目录中两个类型不可见

但用 Windows 自身的 API 验证时，结果与预期不符：

/* 实际只枚举出 5 个：RT_BITMAP(2) 和 RT_RCDATA(10) 这两个类型整个消失。
   注意 FindResourceW 的参数顺序是 (hModule, lpName, lpType) —— name 在前。 */
EnumResourceTypesW(hMod, type_cb, 0);
FindResourceW(hMod, MAKEINTRESOURCE(60984), MAKEINTRESOURCE(2));   // NULL
FindResourceW(hMod, L"PRND_51427DA4",       MAKEINTRESOURCE(10));  // NULL

写入 7 个资源，系统只识别 5 个。

（这两个「看不见」的类型，结构示意见上图 PE-IMG-03。修复之后，resdump
用 Windows 自己的 EnumResourceTypesW 到底能不能认出全部 7 个？见第 5 节末尾的 PE-IMG-04。）

规律也不稳定：同样是 [2, 10, 16, 24] 这一组类型 ID——

顶层字符串名类型数量	结果
0 个	4/4 全部可见
1 个	全部可见（865 个资源的样本也全对）
3 个	丢掉 ID 为 2 和 10 的两个

也就是说，一个纯克隆（865 个资源）的大样本完全正常，反而是只有 7 个资源的小样本识别失败。

排查期间尝试过按二分查找推测 Windows 内部的比较逻辑，检查过 SizeOfImage 是否覆盖 .rsrc、数据项偏移是否越界、目录项是否按「字符串在前、ID 升序」排列——全部正常。结论：Windows 资源加载器对目录的校验比文档描述更严格，自建目录在边界情况下不可靠，继续推测其内部规则没有意义。

5.1 解法：只补一个空目录头

既然问题出在「自建完整目录」，就只给 Windows 一个能开工的最小起点——一个空的资源目录头：

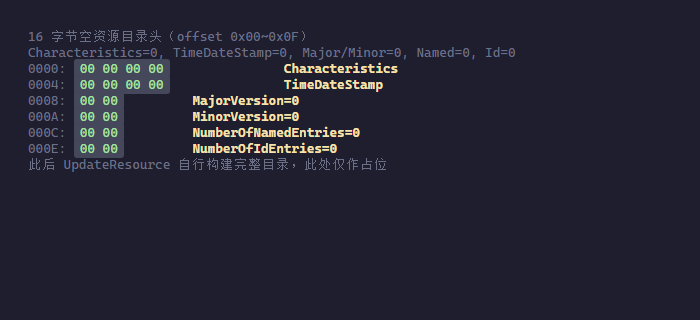

/* 16 字节：Characteristics=0, TimeDateStamp=0, Major/Minor=0,
   NumberOfNamedEntries=0, NumberOfIdEntries=0 */
put32(out, 0, 0);  put32(out, 4, 0);
put16(out, 8, 0);  put16(out, 10, 0);
put16(out, 12, 0); put16(out, 14, 0);

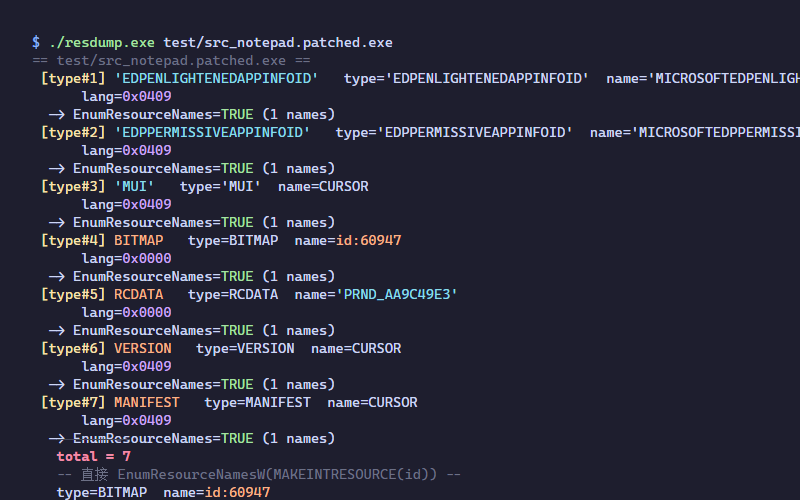

实测：只要存在这样一个空目录，UpdateResource 即可正常工作，资源目录完全交给 Windows 构建，「看不见」的问题不再出现。最终实现删去了全部 250 余行自建目录的代码，产物体积同时减小了 8KB。

resdump 枚举出全部七个资源

空资源目录头只有十六字节

6 写入顺序约束

同一个 BeginUpdateResource 会话内，资源的写入顺序会影响成败。改用 UpdateResource 后，865 个资源的大样本一次通过；但更换样本后即失败：

[错误] UpdateResource 失败 type=10 name="PRND_DAC2CFD1" lang=0x0000 size=4799
[错误] UpdateResource 失败，GetLastError=50 (0x00000032) 不支持该请求。

ERROR_NOT_SUPPORTED。缩小范围后确定触发条件：在同一个 BeginUpdateResource 会话里，先写入「字符串类型名」的资源（如 "MUI"），再写入「字符串名」的资源（如 "PRND_xxxx"），就会失败。

于是改为分趟提交，结果两种顺序各自只对一半样本有效：

提交顺序	865 资源样本	notepad 样本（3 个字符串类型名）
先一次性写标准类型 → 再逐个写自定义类型	✅ 865/865	❌ 只剩 5/7
先逐个写自定义类型 → 再一次性写标准类型	❌ ERROR_NOT_SUPPORTED	✅ 7/7

两种顺序都无法覆盖全部样本。

两种提交顺序各只对一半样本有效

6.1 解法：回读校验加换序重试

既然无法预判，就不做预判——写完用 FindResource 逐个复查，识别不全就恢复原始副本、换另一种顺序重试：

for (order = 0; order < 2 && !done; order++) {
    if (order == 1) {
        CopyFileW(tgt, out, FALSE);   /* 恢复原始副本 */
        log_add(L"  [重试] 换一种资源提交顺序…");
    }
    if (!updater_write_all(out, items, nItems, randItems, order, &nAdded))
        break;

    seen = verify_items(out, items, nItems);   /* 逐个 FindResource 复查 */
    if (seen < 0 || seen >= nItems) { done = 1; break; }
}

实际效果（notepad 样本）：

  UpdateResource 写入 4 个资源（标准类型）
  UpdateResource 写入 1 个资源（自定义类型）
  UpdateResource 写入 1 个资源（自定义类型）
  UpdateResource 写入 1 个资源（自定义类型）
  [校验] 只有 5/7 个资源能被系统识别，换顺序重试
  [重试] 换一种资源提交顺序…
  ...
[完成] 共 7 项改动 -> e1.patched.exe
   total = 7        ← 这次 7 个全都在

多写一次文件的代价，换来的是不会交付「看似成功、实际缺资源」的产物，这一交换是合理的。

自动检出缺失后换顺序重试

7 删除未被提交

删除请求可能根本没有被提交到文件。工具还有一个「清理上次注入的随机资源」的功能，按 PRND_ 前缀和 60000–60999 的位图 ID 精确删除（删除时必须命中真实的 (type, name, lang) 三元组，猜测语言会让 EndUpdateResource 报 1359）。

在只有 2 个资源的文件上行为正常；但在 867 个资源的文件上：

  清理上次注入的随机资源: 2 项
[完成] 共 0 项改动 -> m2.patched.exe

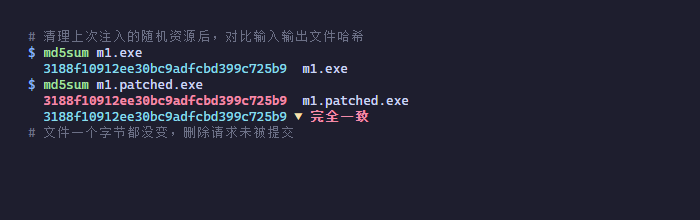

输出看似正常。对输入输出文件做 md5 对比：

$ md5sum m1.exe        # 输入
3188f10912ee30bc9adfcbd399c725b9
$ md5sum m1.patched.exe # 输出
3188f10912ee30bc9adfcbd399c725b9   ← 完全一致

输出文件与输入一个字节都没有差异。

输入输出 md5 完全一致

每个 UpdateResource(..., NULL, 0) 删除调用都返回成功，计数也如实报了「2 项」，但 EndUpdateResource 未把删除写入。资源数仍是 867，PRND_51427DA4 仍然存在。

7.1 解法：清理完再数一遍

删除可能被吞掉，因此清理之后重新计数，未删干净就如实报告，而不是把「已清理 N 项」当作成功：

if (cb_checked(7)) {
    int left = count_injected(out);
    if (left > 0) {
        wsprintfW(buf, L"  [提示] 仍有 %d 项上次的随机资源没被真正删除"
                       L"（Windows 未提交删除请求，文件未变化）。", left);
        log_add(buf);
    }
}

现在大样本上会如实输出提示，小样本上则能真正删干净、不提示。

8 两个附带问题

8.1 签名复制的局限

签名数据可以搬走，签名有效性搬不走。工具支持把 A 文件的签名复制到 B 文件：读取 Security Directory（数据目录第 4 项），搬到目标文件末尾（8 字节对齐），再把「文件偏移 + 大小」写回数据目录——注意 Security Directory 存的是文件偏移，不是 RVA，这是它与其他数据目录不同之处。

但必须说明：这只能让「签名数据存在」，不能让签名通过校验。 Authenticode 的摘要覆盖除证书表之外的全部文件内容，迁移到另一文件后必然不匹配：

[签名] 从源读取证书表 6016 字节
[签名] 已写入输出文件。WinVerifyTrust=0x80096010 :
       数字摘要不匹配 (TRUST_E_BAD_DIGEST) —— 文件内容与签名不符

要让签名真正有效，只能用 signtool 重新签署。程序在复制后会立即调用 WinVerifyTrust 并原样输出结论。

签名复制后摘要不匹配

8.2 无 CRT 编译的两个坑

程序以 -nostdlib 编译（不链接任何 CRT）。加了 -fno-builtin 之后，GCC 16 在 -O2 下仍会为大结构体赋值生成 memcpy / memset 调用，链接直接失败：

undefined reference to `memcpy'

仅将自有函数改名为 mcopy 不够，还须提供同名的全局实现（**不能写 static**，否则不参与链接）：

void *memcpy(void *dst, const void *src, unsigned long long n)
{
    return mcopy(dst, src, (u32)n);
}

void *memset(void *dst, int c, unsigned long long n)
{
    return mfill(dst, c, (u32)n);
}

另外 WINTRUST_ACTION_GENERIC_VERIFY_V2 定义在 softpub.h，若不想多引头文件，可直接内联该 GUID：

guid.Data1 = 0x00AAC56Bu; guid.Data2 = 0xCD44u; guid.Data3 = 0x11D0u;
guid.Data4[0]=0x8Cu; guid.Data4[1]=0xC2u; guid.Data4[2]=0x00u; guid.Data4[3]=0xC0u;
guid.Data4[4]=0x4Fu; guid.Data4[5]=0xC2u; guid.Data4[6]=0x95u; guid.Data4[7]=0xEEu;

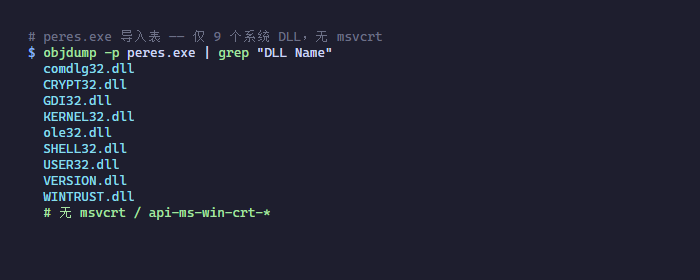

最终 peres.exe 导入表 9 个系统 DLL，peview.exe 仅 5 个，均不含任何 msvcrt / api-ms-win-crt：

peres.exe (9):  comdlg32  CRYPT32  GDI32  KERNEL32  ole32
                SHELL32   USER32   VERSION  WINTRUST
peview.exe (5): comdlg32  GDI32    KERNEL32  SHELL32  USER32

导入表仅九个系统动态库

无 CRT 环境下还须自行解决以下事项（在 common/util.c 中均有对应实现，两个程序共享）：

问题	处理
没有 `main` / 启动代码	自行实现 `void WINAPI WinMainCRTStartup(void)`，链接器 `--entry` 指向它，结尾 `ExitProcess(0)`
没有 `printf` / `strlen` / `memcpy`	自写 `mcopy` / `mfill` / `wlen` / `wcopy` / `wcat` / `wcat_u32` / `wcat_hex`；格式化用 user32 的 `wsprintfW`
没有 `malloc` / `free`	直接用 `HeapAlloc` / `HeapReAlloc` / `HeapFree(GetProcessHeap(), …)`
没有 `rand` / `srand`	自写 xorshift64，种子取自 `QueryPerformanceCounter` + `GetTickCount64` + PID + TID
GCC 生成 `memcpy`/`memset` 调用	提供同名全局实现（见上）
栈帧 > 4KB 引用 `___chkstk_ms`	用内联汇编自行实现（入口 `rax` = 大小，必须保 `rax`）
栈保护 cookie / 异常处理表	`-fno-stack-protector` / `-fno-asynchronous-unwind-tables`

9 问题清单（24 条，按成因分类）

9.1 布局类

不要把 VS_VERSIONINFO 当成普通 C 结构体。 它是变长的，sizeof 一定错。文档明示它「不是真的 C 结构体」，SDK 里也没有这个定义。
两处 4 字节对齐：Value 之前要对齐（Key 长度奇偶决定 0 还是 2 字节），块末尾也要补齐（让下一个兄弟对齐），且**尾部 padding 要计入 wLength**。
wValueLength 的单位。 MSDN 对 String.wValueLength 的描述为 “size, in words“，但 MSVC 生成的真实资源与 version.dll 都按字节处理（含结尾 NUL）。按字节填才能正常显示；按字数填在 Explorer 里会串位。
**wType**：根块（Value 是 VS_FIXEDFILEINFO）与 Var/Translation 用 0；String / StringTable / StringFileInfo 用 1。填反多数场景不报错，但会使某些解析器拒绝。
必须是 UTF-16LE。 UpdateResource 明确要求 “All data containing strings or text must be in Unicode format”，传 ANSI 会显示为乱码或方块。
代码页固定 0x04B0（1200 = UTF-16LE）。 换成 0x03A8（936/GBK）之类的代码页，非 ASCII 字符会立即乱码。

9.2 语言 ID 类

三处必须一致：UpdateResource 的 wLanguage 参数、StringTable.szKey（8 位十六进制，如 040904B0）、VarFileInfo.Translation 的 DWORD 值。三者不一致，资源管理器就找不到对应的字符串表，结果是「属性页一片空白」。
大小写与位数：用大写、恰好 8 位十六进制（%04X%04X），不要写成 409、040904b0。
原文件已有其他语言的版本资源时要先删。 RT_VERSION/#1/lang 可多语言共存，Explorer 只取第一个，新加的会「看起来未生效」。正确做法是先 EnumResourceLanguages 枚举出所有语言，逐个 UpdateResource(..., NULL, 0) 删掉，再写入自己的。
MAKEINTRESOURCE(VS_VERSION_INFO) = 1（RT_VERSION = 16）。版本资源 ID 固定为 1，不要自创其他 ID。

9.3 API 行为类

⚠️ UpdateResource 无法给「完全没有资源目录」的 PE 添加资源（见第 4 节）。实测 GetLastError = 1359 (0x54F) ERROR_INTERNAL_ERROR。必须自行构造资源目录 + 新建一个节（本工具已实现这条路径）。
⚠️ 删除资源时，(type, name, lang) 必须精确命中一个真实存在的资源。 实测：用「猜测的语言」删除不存在的资源，UpdateResource 当场返回 TRUE，但 EndUpdateResource 才会报 1359。正确做法是三级枚举 EnumResourceTypes → EnumResourceNames → EnumResourceLanguages，取得真实语言再删。
文件不能正在运行 / 必须可写。 常见错误：ERROR_SHARING_VIOLATION(32)、ERROR_ACCESS_DENIED(5)、ERROR_USER_MAPPED_FILE(1174)。系统目录、Program Files 下需要管理员权限。
bDeleteExistingResources=TRUE 会清空全部资源（图标、对话框、manifest、字符串表等），文件基本报废，等同于不可逆操作。
数字签名必然失效。 修改资源会改变 .rsrc，Authenticode 签名校验失败；文件哈希也一定变化，EDR / 白名单 / Defender 缓存会重新评估。
PE CheckSum 不会自动重算。 EndUpdateResource 不更新 OptionalHeader.CheckSum。普通 EXE 无影响，但驱动与强制校验场景必须重算（Imagehlp!CheckSumMappedFile）或置 0（表示「不校验」）。
资源管理器有缓存。 修改后「属性→详细信息」可能仍显示旧值，需重命名文件、重启 explorer 或更换目录才能刷新。
**wLength 是 WORD**，单个版本块不能超过 65535 字节（正常够用，但字段填超长文本时需留意）。

9.4 编译 / 可移植性类

wcscpy_s / wcsncpy_s 是 MSVC 安全 CRT，MinGW 默认没有，跨编译器不要使用。
**wmain 需要 -municode**（MinGW）或 /SUBSYSTEM:CONSOLE 配 Unicode 入口；否则 argv 是 ANSI 的，中文路径直接乱码。
#pragma pack(push,2) 能消除隐式对齐但很脆弱：与其他非 pack 结构体混用（如来自系统头文件的 VS_FIXEDFILEINFO）时偏移会算错。
srand(time(NULL)) 同一秒内种子相同，批量处理会得到完全相同的「随机」版本号。
固定长度 WCHAR szKey[12] 无法承载中文与长字段，应使用动态分配。
柔性数组 + calloc 比 sizeof 硬算安全得多：calloc 顺带把 padding 清零。

10 工具实现

源码仓库：https://github.com/yanghaoi/pe_resource_injector（MIT 许可，MinGW-W64 下执行 build.bat 一键编译）。

10.1 功能概览

一个 纯 C + 原生 Win32 API、不链接任何 CRT 的 GUI 程序，为任意 PE 添加/替换随机资源与元数据，并支持 PE ↔ PE 克隆（资源 / 元数据 / 数字签名）：

能力	说明
PE → PE 资源克隆	指定一个「源 PE（模板）」，把它的资源整批复制到目标 PE，按 7 个类别分别勾选
PE 元数据克隆	复制 `TimeDateStamp` / `CheckSum` / 链接器版本号
查看数字签名	`CryptQueryObject` 解出 PKCS#7，枚举整条证书链（使用者 / 颁发者 / 序列号 / 有效期 / SHA1），再用 `WinVerifyTrust` 给出可信结论
复制数字签名	把源 PE 的 Security Directory（证书表）搬到目标文件末尾并重定位数据目录
克隆时仍可随机/手改	克隆只是「预填」，随机添加与手工修改照常可用，克隆的版本信息可被手动/随机值覆盖
RT_VERSION 版本信息	8 个标准字段，可手填或一键随机生成；自动删除旧的多语言版本资源
RT_RCDATA 随机数据块	随机资源名（前缀 `PRND_`）、512B–64KB 随机内容
RT_BITMAP 随机位图	随机尺寸的 32bpp BGRA 噪声位图（资源格式：`BITMAPINFOHEADER` + 像素，无文件头）
自定义类型资源	随机类型名 + 随机资源名
自建（空）资源目录	目标没有 `.rsrc` 节时，先补一个只含空目录头的 `.rsrc` 节，之后交给 `UpdateResource` 构建（见第 4、5 节）
PE 元数据	随机化 COFF `TimeDateStamp`、把 `OptionalHeader.CheckSum` 置 0
幂等清理	按 `PRND_` 前缀 / 60000–60999 位图 ID 精确删除上次注入的资源（绕开条目 12）
读回校验	写完用 `GetFileVersionInfoSize` + `VerQueryValue` 验证
安全输出	默认另存 `<原名>.patched.exe`；就地修改则自动备份 `.bak`
拖拽 / 命令行	支持拖文件进窗口；也支持 `peres.exe <PE> [--inplace] [--on=...] [--off=...]` 批量调用

10.2 核心调用流程

WinMainCRTStartup
 └─ do_inject(filePath)
     ├─ pe_read_header ──────────── 解析目标 PE 头（Machine/节表/资源目录/签名目录）
     ├─ LoadLibraryEx(源, DATAFILE) + EnumResourceTypes×Names×Languages
     │    └─ 收集源资源条目（按 7 个类别过滤）
     ├─ CopyFile 另存副本 / 备份 .bak
     ├─ build_version_block ─────── BUF 动态缓冲 + buf_u16/raw/wstr/align4/patch16
     │    └─ 两遍式构建 VS_VERSIONINFO（先占位后回填 wLength，杜绝手算偏移）
     ├─ 目标无资源目录 → pe_append_resource_section 补 16 字节空目录头 + 新 .rsrc 节
     ├─ updater_write_all ───────── 分趟提交（标准类型一批 + 字符串类型名逐个）
     │    ├─ 先 EnumResourceLanguages 枚举旧 RT_VERSION 真实语言再删（绕条目 12）
     │    └─ 失败即 EndUpdateResource(TRUE) 回滚
     ├─ verify_items ────────────── 逐个 FindResource 复查，识别不全 → 恢复副本换顺序重试
     ├─ pe_patch_u32/u16 ────────── TimeDateStamp / CheckSum / 链接器版本
     ├─ GetFileVersionInfo 读回校验版本资源
     └─ pe_read/write_cert_table ── 签名复制（必须最后做：证书表位于文件末尾）

10.3 实测结果

以下结果均用 Windows 自身的资源 API（EnumResourceTypes / FindResource）逐个复核，而非只看写入是否报错：

场景	结果
865 个资源的 MUI 文件 → 无资源目录的 exe	865/865 全部可被系统枚举到，输出文件仍可执行
865 克隆 + 随机资源	867/867，随机 BITMAP 与 RCDATA 均可 `FindResource` 命中
notepad（含 3 个字符串名类型）→ 无资源目录的 exe	7/7，首次 5/7 被自动检出并换顺序重试后成功
32 位 PE（SysWOW64 notepad，机器 0x14C）	7/7，同样走自动重试
内嵌签名的 exe（6016 字节证书表）	证书链 3 级、有效期与 SHA1 均正确解析，`WinVerifyTrust = 0`（有效受信任）
把签名复制到另一个文件	证书表 6016 字节完整写入，`WinVerifyTrust = 0x80096010`（摘要不匹配，符合预期）
元数据克隆	`TimeDateStamp` / `CheckSum` / 链接器版本三项均从源复制成功

10.4 使用

build.bat                              :: 编译两个目标到 release\
release\peres.exe                      :: 启动 GUI
release\peres.exe app.exe              :: 命令行，另存为 app.patched.exe
release\peres.exe app.exe --inplace    :: 就地修改，自动备份 app.exe.bak
release\peres.exe app.exe --on=3,4     :: 额外开启自定义类型资源 + 随机语言
release\peres.exe app.exe --src=tpl.exe :: 从 tpl.exe 克隆资源与元数据
release\peres.exe app.exe --src=tpl.exe --nocopy=5 --copy=6   :: 只克隆元数据
release\peres.exe app.exe --src=tpl.exe --copysig             :: 连同数字签名一起复制
release\peres.exe app.exe --showsig    :: 只看签名信息
release\peres.exe --help               :: 查看全部选项

复制类别：0 版本信息 · 1 图标 · 2 清单 · 3 界面资源（对话框/菜单/字符串/加速键）
· 4 位图/光标/字体/RCDATA 等 · 5 自定义（非标准）类型 · 6 PE 元数据。

10.5 build.bat 的编码与行尾约束

build.bat 里带中文注释、又用了 ^ 续行符时，实测会撞上两个 cmd 解析问题：

编码：若以 UTF-8 保存，cmd 默认按 GBK(936) 逐行解析，中文 rem 行会把后续内容「断行」，出现 'ibc锛?rem' 不是内部或外部命令 一类报错。含中文注释的 .bat 必须存成 GBK/ANSI 编码。
行尾：LF-only 行尾时，cmd 对 ^ 续行的解析会错位（peres.exe 被截成 es.exe 之类）。**.bat 必须是 CRLF 行尾**。

最终形态直接绕开了编码这一层：注释全部改成英文，同时去掉 ^ 续行。纯 ASCII 的 .bat 在 GBK 与 UTF-8 下完全等价，第一个问题自然消失；行尾则交给仓库里的 .gitattributes 兜底，防止别人在 Linux/macOS 上 clone 之后把 .bat 转成 LF：

*.bat text eol=crlf

工具链不做任何探测，脚本里直接调用 PATH 上的 gcc——编译环境由使用者自行准备。

10.6 peview 查看器移植到 C

开发过程中曾用 6 个 Python 脚本做验证（dump_pe.py / list_res.py / enum_res.py / dir_dump.py / scan_sig.py / peinfo.py）。最终将这些功能集成为一个 C + Win32 API + 无 CRT 的原生 GUI 程序 peview.exe，复用 common/util.c 与 common/buffer.c 基建，不再依赖 Python 运行时。

按钮	对应原脚本	功能
PE 头信息	`dump_pe.py`	MZ/PE 签名、machine、节数、16 个数据目录、节表
资源列表	`list_res.py`	自写解析器遍历 `.rsrc` 三级目录，列出 type/name/lang/size
API枚举资源	`enum_res.py`	用 Windows `EnumResourceTypesW` 枚举，结果最权威
目录树	`dir_dump.py`	dump `.rsrc` 三级目录树结构，显示偏移/名称/ID/DIR/DATA
签名扫描	`scan_sig.py`	输入文件→签名详情；输入目录→扫描该目录签名 PE；无输入→扫描系统目录

10.6.1 双路资源视图的设计动机

「资源列表」与「API枚举资源」是一对同题异解的对照，都用来列出 PE 内的资源，但走两条完全不同的路径：

维度	资源列表（自解析）	API枚举资源（系统）
解析方式	自写解析器，按 PE 规范直接读 `.rsrc` 节字节遍历三级目录	`LoadLibraryExW(LOAD_LIBRARY_AS_DATAFILE)` 加载后 `EnumResourceTypesW` / `EnumResourceNamesW` / `EnumResourceLanguagesW` 三层回调
是否加载模块	否，纯文件 I/O	是，需 `LoadLibraryEx`
对损坏/非常规 PE	只要 `.rsrc` 节在就能解析	`LoadLibrary` 可能失败
能看到的资源	文件字节里真实存在的一切，包括 Windows 不识别的「野」条目	只列 Windows 认识的条目，系统会过滤/归一化
结果权威性	反映文件原始字节布局	与系统认知一致，是权威结果
能否枚举自身	可以解析任意文件，包括正在运行的 exe	不能加载正在运行的自己（共享段冲突）

一句话：资源列表看的是「文件里写了什么」，API 枚举看的是「Windows 认为它有什么」。两者并列，正是为了暴露这层差异——当 Windows 对某个资源条目做了归一化、隐藏或拒绝识别时（正是第 5 节的现象），对比两份输出就能立刻定位。这正是前文第 5 节「自建资源目录不可靠」的验证手段：资源列表显示 7 个，API 枚举只显示 5 个，差异即暴露了 Windows 的过滤行为。

10.6.2 签名扫描的三路智能判断

签名扫描按钮根据输入框内容自动选择行为：

空输入 → 扫描系统目录（System32\drivers / System32 / Program Files / Program Files (x86) / Windows），列出有数字签名的 PE 文件
文件路径 → 显示该文件的签名详情（证书表偏移、大小、PKCS#7 头字段）
目录路径 → 扫描该目录下的签名 PE（上限 500 个）

判断用 GetFileAttributesW：返回 INVALID_FILE_ATTRIBUTES 则路径不存在；含 FILE_ATTRIBUTE_DIRECTORY 标志则是目录，否则是文件。

10.7 多模块工程结构

peres.c 原为 2512 行 / 94 函数的单文件，已拆分为多模块 GitHub 项目。两个程序共享无 CRT 基建（common/），各自专属源码独立存放，生成物统一输出到 release/：

pe_resource_injector/
├── common/              共享基建
│   ├── peres.h          公共头文件：类型、宏、extern 声明
│   ├── util.c           无 CRT 基建：内存/字符串/对齐/随机数
│   └── buffer.c         动态字节缓冲区 BUF
├── peres/               PE 资源注入器源码（10 个 .c）
│   ├── version.c        VS_VERSIONINFO 构建 + 随机版本信息
│   ├── pe.c             PE 头解析/修补/追加节/证书表
│   ├── log.c            日志输出
│   ├── rescol.c         从源 PE 枚举收集资源
│   ├── sign.c           数字签名验证与显示
│   ├── updater.c        UpdateResource 写入/校验/清理
│   ├── inject.c         do_inject 主注入流程
│   ├── ui.c             GUI 窗口/布局/控件
│   ├── cli.c            命令行解析
│   └── main.c           peres 入口 + ___chkstk_ms
├── peview/              PE 查看器源码（6 个 .c/.h）
│   ├── peview.h         peview 公共头文件
│   ├── peview_pe.c      PE 头/资源列表/目录树解析
│   ├── peview_enum.c    Windows API 资源枚举
│   ├── peview_sigscan.c 签名扫描
│   ├── peview_ui.c      peview GUI
│   └── peview_main.c    peview 入口
├── release/             生成物
│   ├── peres.exe        PE 资源注入器 (51 KB)
│   └── peview.exe       PE 查看器 (25 KB)
├── build.bat            构建脚本（-Icommon，输出到 release/）
├── LICENSE
└── README.md

build.bat 一次编译两个目标，共享 CFLAGS / LFLAGS / LIBS，仅源文件列表与输出路径不同。-Icommon 让两个程序的 #include "peres.h" 都能找到共享头文件。

11 工程化建议

两遍式构建器：先「虚拟布局」算长度（不写数据），再按算好的偏移回填；或用可增长 buffer + 记录 wLength 的偏移位置，子节点写完后 patch 回去（本工具即此做法）。
统一封装：buf_u16 / buf_u32 / buf_wstr / buf_align4 / buf_patch16，杜绝手算偏移。
先读后写：用 GetFileVersionInfoSize + GetFileVersionInfo + VerQueryValue(L"\\VarFileInfo\\Translation") 读出原语言，再决定用哪个 lang 覆盖，避免多语言共存。
写回自检：写完立即用 GetFileVersionInfoSize 验证一次，读不到即报警。
默认另存副本，就地修改前强制备份 .bak。
释放内存，不要将一次性脚本的习惯引入库代码。
成对提供「注入」和「清理」，用固定前缀（如 PRND_）标记自己加的资源，便于幂等重跑。

12 相关工具与资料

本项目

pe_resource_injector —— 本文所述工具的开源实现：纯 C + 原生 Win32 API，不链接任何 CRT

官方文档

同类 / 可对照的工具

工具	说明
Resource Hacker（Angus Johnson）	最知名的资源查看/编辑 GUI，做法是自建资源目录，因此能处理「无 .rsrc」的 PE
`rcedit`（Electron 生态）	命令行改 exe 图标/版本/执行级别，Go 版自建资源目录，Rust 版 `rcedit` crate
CFF Explorer / PE-bear	PE 结构查看，能直观看到 `DataDirectory[2]` 与节表
`dumpbin /headers` `dumpbin /resources`	VS 自带，`objdump -x` 在 MinGW 下等价
`mt.exe` / `signtool.exe`	微软官方：manifest 处理与（重）签名
`editbin.exe`	修改子系统、校验和等 PE 字段
`pefile` (Python) / LIEF	脚本化读写 PE，LIEF 支持重建资源目录

可继续扩展的方向

随机化 / 规范化 OptionalHeader.MajorLinkerVersion、Rich 头、Debug Directory；
追加或替换图标（RT_GROUP_ICON + RT_ICON，需构造 GRPICONDIR）；
注入 / 替换 SxS manifest（RT_MANIFEST，ID 1/2/3，注意 UAC 与 DPI 段）；
修改后调用 CheckSumMappedFile 重算校验和，或接 signtool 重新签名；
批量模式 + JSON 配置，接入 CI 做构建产物 branding；
peview 增加导出表 / 导入表解析、Rich 头解码、节熵值计算，向 PE-bear / CFF Explorer 看齐。

13 合规边界

这类「改 PE 元数据」的能力是标准的双刃剑：构建流水线 branding、产物去标识化、资源解析器健壮性测试都是正当用途；用于伪装成他人软件、规避签名/哈希检测则不合适。工程上建议：

只对自己有权修改的文件操作；
明确告知「会使原数字签名失效」；
生成的文件名/公司名使用中性随机值，不冒充真实厂商（本工具的内部名/原始文件名用随机十六进制生成，即出于此考虑）。

14 附录 A：代码修正记录

（2026-09-30）对 peres.c 做了 6 处健壮性修正，均不改变功能：

#	位置	问题	修正
1	`pe_parse`	边界检查只保证读到 `opt+68`，PE32+ 文件的 `DataDirectory` 起始在 `opt+112`，`dd+36`（Security Directory）实际读到 `opt+148`——头部异常的 PE32+ 文件会读到清零缓冲之外的未定义区域	按 `optMagic` 动态计算并校验 `opt + ddOff + 40 <= size`
2	`rnd_range`	`hi=0xFFFFFFFF, lo=0` 时 `span = hi-lo+1` 溢出为 0，`% 0` 触发除零异常；且 `rnd32() % span` 存在取模偏差	`span==0` 走满域分支；改为拒绝采样（`lim = 0xFFFFFFFF - 0xFFFFFFFF % span`）
3	`randomize_vinfo`	手动生成 `fvMS/fvLS/pvMS/pvLS` 是死代码——`do_inject` 每次都从 `fileVer` 字符串重新解析覆盖；且该 DWORD 与版本字符串是两次独立随机，本就不对应	删除，并注释说明 DWORD 一律由 `fileVer` 解析得出
4	`do_inject` 空目录	`halloc(64)` 分配 64 字节只用 16 字节，还需 `hfree` 管理所有权	改为 16 字节栈数组，消除堆分配
5	`build_version_block`	`buf_u16(&b, 52)` 魔法数字，与 `sizeof(VS_FIXEDFILEINFO)` 重复维护	改用 `sizeof(VS_FIXEDFILEINFO)`
6	`do_inject` 版本号解析	手填超长版本串时 `t10+digit` 无溢出防护	加溢出钳制（上限 429496729，封顶为 `0xFFFFFFFF`）

回归验证：gcc -O2 零警告编译；对真实样本执行全流程注入，读回校验 \StringFileInfo\040904B0\CompanyName 正确；peinfo 复核输出 PE 的 .rsrc 节与资源目录结构正常。

15 附录 B 多模块化与 peview 集成

（2026-10-01）两部分改动：把单文件的 peres.c 拆成多模块工程，并把 6 个 Python 验证脚本集成为 C 原生程序。

15.1 peres.c 拆分

peres.c（2512 行 / 94 函数）拆分为 common/（3 文件）+ peres/（10 文件）+ peview/（6 文件），-Wall -Wextra 零警告编译通过。拆分原则：

共享基建独立：util.c（内存/字符串/随机数）、buffer.c（BUF 动态缓冲区）、peres.h（类型/宏/extern）归入 common/，两个程序 -Icommon 共享
按职责切分：PE 解析（pe.c）、版本信息构建（version.c）、签名（sign.c）、资源收集（rescol.c）、UpdateResource 封装（updater.c）、主流程（inject.c）、GUI（ui.c）、命令行（cli.c）、入口（main.c）各司其职
消除多重定义：memcpy/memset 全局实现只在 util.c 中保留一份；RT_NAMES 等数组各编译单元各自维护 static 副本

15.2 peview 集成

6 个 Python 脚本的功能逐一移植为 C：

Python 脚本	C 实现	关键差异
`dump_pe.py`（pefile 库）	`peview_pe.c: peview_dump_header`	不依赖 pefile，直接按 PE 规范读字节
`list_res.py`（pefile 遍历）	`peview_pe.c: peview_list_resources`	自写 `walk_res` 递归遍历三级目录
`enum_res.py`（LoadLibraryEx）	`peview_enum.c: peview_enum_resources`	直接用 Win32 API，三层回调
`dir_dump.py`（字节 dump）	`peview_pe.c: peview_dump_dir_tree`	三级展开，显示 DIR/DATA 标志
`scan_sig.py`（遍历系统目录）	`peview_sigscan.c`	三路判断：文件/目录/系统目录
`peinfo.py`（综合）	peview GUI 整合	拖拽 + 按钮 + 结果区

复用 common/util.c 时需注意：memcpy/memset 全局实现已在 util.c 中，peview_main.c 不能再定义（会多重链接报错）；peview_enum.c 中 RT_NAMES 数组不能引用 peview_pe.c 的 static 定义，需各自维护一份。

最终 peview.exe 25 KB，导入表仅 5 个系统 DLL（comdlg32/GDI32/KERNEL32/SHELL32/USER32），无任何 CRT。

16 总结

这轮实践中最主要的收获，是对一条原则的反复验证：

API 返回成功 ≠ 事情真的做成了。

四个问题没有一个是通过返回值发现的——全部依靠「写完之后再用另一个 API 读一遍」才暴露。因此本工具中的 verify_items()（逐个 FindResource）与 count_injected()（清理后重新计数）是必要开销，而非可选优化。

另一个副产品经验：当两种方案各自只对一半样本有效时，不要再向下推测规律，直接做「校验 + 回退重试」。为猜测 Windows 内部实现花费的数小时，是本轮实践中唯一真正的时间损失。

第三个收获来自 peview 的双路资源视图：把同题异解的两条路径并列保留，比择优保留一条更有价值。资源列表（自解析）与 API 枚举（系统）各自单独看都不完整——前者看不到 Windows 的归一化，后者看不到文件的原始字节——但两份输出并列对比，恰恰是第 5 节「自建资源目录不可靠」最直接的验证手段。若为「精简」而合并成一路，这层观察能力就消失了。

希望这些记录对同样处理 PE 资源的读者有所帮助。

17 封面图片来源

本文封面使用「鲸鱼娘 DeepSeek」同人形象二次创作：角色原作 上善无形（Bilibili），DeepSeek 元素女仆版二次设计 ZipZipPipe（Bilibili），素材取自同人整理站蓝色大肥鱼档案馆。原作与二次设计均依 CC BY-NC-SA 4.0 授权，本文封面为非商业使用，并遵循相同协议。

YangHao

https://yanghaoi.github.io/2026/10/01/pe-wen-jian-ban-ben-zi-yuan-zhu-ru-wen-ti-pai-cha-yu-gong-ju-shi-xian/

本博客所有文章除特別声明外，均采用 CC BY 4.0 许可协议。转载请注明来源 YangHao !

Windows PE文件 C语言

本篇

PE文件版本资源注入问题排查与工具实现

给 PE 文件批量写入版本信息，按文档描述应是调用三个资源 API 的问题；实测遇到四个行为问题，共同点是 API 返回成功而结果错误。本文给出完整的排查过程、VS_VERSIONINFO 的内存布局、24 条问题清单、一个无 CRT 的工程实现，以及将 6 个 Python 验证脚本集成为 C 原生 PE 查看器（peview.exe）的过程——含双路资源视图设计动机与多模块工程结构。

2026-10-01 杂记

Windows PE文件 C语言

加固APK的AndroidManifest.xml修复方法总结

加固APK的AndroidManifest.xml修复方法总结分析加固后的 Android 应用时，解包得到的 AndroidManifest.xml 经常无法解码或显示为乱码，导致包名、组件声明等关键信息无法获取。本文以 X加密加固的银行

2026-08-31 逆向分析

Android 加固 AXML drozer aapt2
